Kiedy silnik Twojego samochodu zaczyna się przegrzewać, a wentylator chłodnicy uparcie milczy, szybka i precyzyjna diagnoza staje się kluczowa. Ten artykuł to Twój przewodnik krok po kroku, który pokaże Ci, jak sprawdzić wentylator chłodnicy "na krótko", czyli poprzez bezpośrednie podłączenie do akumulatora. To podstawowa, ale niezwykle skuteczna metoda, która pozwoli Ci szybko zidentyfikować, czy problem leży w samym wentylatorze, czy w skomplikowanym układzie sterowania pojazdu.
Jak sprawdzić wentylator chłodnicy na krótko szybka diagnoza problemów z przegrzewaniem silnika
- Test "na krótko" pozwala zweryfikować sprawność silnika wentylatora, podając na niego napięcie 12V bezpośrednio z akumulatora.
- Przed rozpoczęciem upewnij się, że zapłon jest wyłączony, kluczyk wyjęty, a ujemna klema akumulatora odłączona.
- Do testu potrzebne są izolowane przewody z końcówkami (np. "krokodylkami") oraz podstawowe narzędzia.
- W przypadku wentylatorów z 3 lub 4 pinami (sterowanie PWM) zachowaj szczególną ostrożność bezpośrednie podłączenie może być ryzykowne.
- Jeśli wentylator działa, problem leży w układzie sterowania (bezpiecznik, przekaźnik, czujnik); jeśli nie wentylator jest uszkodzony.
Zanim zaczniesz: Kiedy sprawdzenie wentylatora "na krótko" to najlepszy pomysł?
Z mojego doświadczenia wynika, że diagnostyka wentylatora "na krótko" jest najbardziej uzasadniona w kilku konkretnych sytuacjach. Przede wszystkim, jeśli zauważasz, że silnik Twojego samochodu ma tendencję do przegrzewania się, zwłaszcza w ruchu miejskim lub podczas postoju, a wentylator chłodnicy nie uruchamia się, to jest to sygnał alarmowy. Podobnie, jeśli podejrzewasz usterkę innych elementów układu sterowania, takich jak czujnik temperatury czy przekaźnik, test "na krótko" pozwoli Ci wyeliminować sam wentylator jako przyczynę problemu. To podstawowy, ale bardzo ważny krok w procesie diagnostycznym, który często pozwala zaoszczędzić czas i pieniądze.
Jakie objawy w aucie sugerują, że to właśnie wentylator jest winowajcą?
Oto typowe objawy, które powinny wzbudzić Twoją czujność i skierować uwagę na wentylator chłodnicy:
- Podwyższona temperatura silnika, szczególnie widoczna w korkach, podczas jazdy z niską prędkością lub na postoju. W tych warunkach brak przepływu powietrza wymusza pracę wentylatora.
- Gotowanie się płynu chłodniczego, co może objawiać się wydobywaniem się pary spod maski lub charakterystycznym bulgotaniem w zbiorniczku wyrównawczym.
- Brak uruchamiania się wentylatora, mimo że wskaźnik temperatury silnika osiąga wysokie wartości, a Ty wyraźnie słyszysz, jak silnik pracuje pod obciążeniem.
Czym ryzykujesz, ignorując problem z chłodzeniem? Krótka lekcja o skutkach przegrzania
Ignorowanie problemów z przegrzewaniem silnika to proszenie się o poważne kłopoty i wysokie koszty naprawy. Przegrzany silnik to nie tylko chwilowy dyskomfort. Długotrwała praca w zbyt wysokiej temperaturze może prowadzić do uszkodzenia uszczelki pod głowicą, co objawia się mieszaniem płynu chłodniczego z olejem lub ubytkami płynu. W skrajnych przypadkach może dojść do wypaczenia głowicy silnika, a nawet do zatarcia silnika, co w praktyce oznacza jego całkowite zniszczenie i konieczność wymiany lub kosztownego remontu. Zawsze powtarzam moim klientom: lepiej zapobiegać niż leczyć, a szybka diagnoza wentylatora to podstawa.
Przygotowanie do operacji: Niezbędnik diagnosty

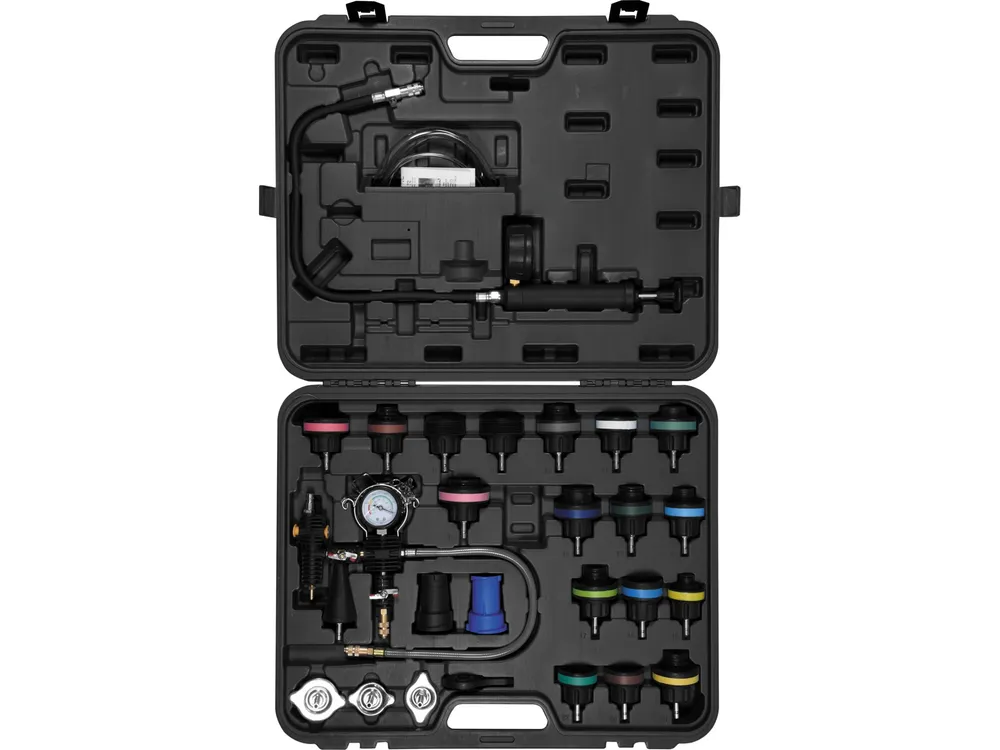

Lista narzędzi: Co musisz mieć pod ręką, by nie tracić czasu?
Aby przeprowadzić test wentylatora "na krótko" sprawnie i bezpiecznie, potrzebujesz kilku podstawowych narzędzi. Upewnij się, że masz je pod ręką, zanim zaczniesz:
- Dwa izolowane przewody elektryczne najlepiej z końcówkami typu "krokodylki" lub z wsuniętymi pinami, które zapewnią dobry kontakt z pinami we wtyczce wentylatora. Długość przewodów powinna być wystarczająca, aby swobodnie sięgnąć od akumulatora do wentylatora.
- Podstawowe klucze mogą być potrzebne do ewentualnego demontażu osłon silnika, które zasłaniają dostęp do wentylatora lub jego kostki elektrycznej.
- Latarka komora silnika bywa ciemna, a precyzja jest kluczowa.
Bezpieczeństwo przede wszystkim: Jak uniknąć zwarcia i urazu?
Zawsze podkreślam, że bezpieczeństwo to absolutny priorytet. Praca przy instalacji elektrycznej samochodu wymaga ostrożności. Oto kroki, które musisz podjąć:
- Upewnij się, że zapłon jest wyłączony, a kluczyk wyjęty ze stacyjki. To eliminuje ryzyko przypadkowego uruchomienia silnika lub innych podzespołów.
- Zawsze odłącz ujemną klemę akumulatora przed rozpoczęciem jakichkolwiek prac przy kostce wentylatora. To całkowicie odcina zasilanie od instalacji pojazdu i minimalizuje ryzyko zwarcia.
- Zachowaj szczególną ostrożność w pobliżu śmigła wentylatora. Nawet jeśli wentylator jest wyłączony, przypadkowe uruchomienie (co jest mało prawdopodobne po odłączeniu akumulatora, ale lepiej dmuchać na zimne) może spowodować poważne obrażenia.
- Podczas podłączania przewodów testowych unikaj zwarcia. Upewnij się, że izolacja przewodów jest w dobrym stanie, a końcówki nie dotykają się nawzajem ani do metalowych części karoserii.
Lokalizacja wroga: Gdzie w komorze silnika ukrywa się wtyczka wentylatora?
Wentylator chłodnicy zazwyczaj znajduje się tuż za chłodnicą, w przedniej części komory silnika. Jest to dość duży element z widocznym śmigłem. Twoim zadaniem jest zlokalizowanie jego kostki elektrycznej (złącza). Często znajduje się ona na obudowie wentylatora lub w jego bezpośrednim sąsiedztwie. W niektórych modelach samochodów, aby uzyskać do niej dostęp, może być konieczny demontaż plastikowych osłon silnika lub innych elementów, które zasłaniają widok. Poświęć chwilę na dokładne obejrzenie okolicy zazwyczaj kostka jest dobrze widoczna i łatwo dostępna po usunięciu ewentualnych przeszkód.
Jak sprawdzić wentylator chłodnicy na krótko? Pełna instrukcja
Krok 1: Zabezpieczenie miejsca pracy i odłączenie zasilania
Zanim zaczniesz manipulować przy przewodach, upewnij się, że silnik jest całkowicie zimny. Praca przy gorącym silniku jest nie tylko niekomfortowa, ale i niebezpieczna. Ponownie przypominam: wyłącz zapłon, wyjmij kluczyk ze stacyjki i odłącz ujemną klemę akumulatora. To absolutna podstawa, która gwarantuje Twoje bezpieczeństwo i chroni elektronikę samochodu przed przypadkowym uszkodzeniem.Krok 2: Odpięcie kostki elektrycznej wentylatora na co zwrócić uwagę?
Teraz nadszedł czas na odpięcie kostki elektrycznej wentylatora. Zazwyczaj jest ona zabezpieczona zatrzaskiem lub klipsem. Delikatnie naciśnij lub podważ zatrzask i ostrożnie rozłącz złącze. Unikaj szarpania za przewody są one delikatne i łatwo je uszkodzić. Jeśli kostka stawia opór, sprawdź, czy nie ma dodatkowych zabezpieczeń, takich jak małe dźwignie blokujące. Pamiętaj, aby rozłączyć kostkę od strony wentylatora, a nie od strony instalacji samochodu.
Krok 3: Identyfikacja przewodów jak rozpoznać plus i minus w wiązce?
W prostych układach dwuprzewodowych identyfikacja jest zazwyczaj prosta. Z reguły przewód brązowy lub czarny to masa (-), natomiast czerwony lub inny kolor to przewód zasilający (+). Warto jednak zawsze to zweryfikować, jeśli masz dostęp do schematu elektrycznego swojego pojazdu. W przypadku braku schematu, bazuj na standardowych oznaczeniach, ale bądź gotowy na ewentualną pomyłkę biegunowości, o czym opowiem za chwilę.
Jak radzić sobie z kostką dwupinową (najczęstszy przypadek)?
Większość starszych samochodów i prostszych układów chłodzenia wykorzystuje wentylatory z kostką dwupinową. Po rozpięciu kostki zobaczysz dwa piny. Twoim zadaniem jest podłączenie przewodów testowych do tych pinów, zachowując biegunowość (plus do plusa, minus do minusa). Jeśli przypadkowo pomylisz bieguny w przypadku prostego silnika prądu stałego, wentylator powinien zacząć kręcić się w przeciwną stronę. Nie powinno to spowodować uszkodzenia silnika przy krótkotrwałym teście, ale zawsze staraj się podłączyć prawidłowo.
Co oznaczają trzy lub cztery piny w kostce? Uwaga na wentylatory sterowane PWM!
Tutaj muszę Cię ostrzec. Jeśli w kostce wentylatora widzisz 3 lub 4 piny, oznacza to, że masz do czynienia z wentylatorem sterowanym elektronicznie, najczęściej za pomocą sygnału PWM (modulacji szerokości impulsu). Takie wentylatory mają zintegrowany moduł sterujący, który reguluje prędkość obrotową. Bezpośrednie podłączenie "na krótko" w takim przypadku jest niezwykle ryzykowne i może trwale uszkodzić ten moduł! W mojej praktyce widziałem już takie przypadki. Jeśli masz wentylator PWM, zalecam szczególną ostrożność lub, jeśli nie jesteś pewien, jak zidentyfikować piny zasilające silnik, skonsultowanie się z doświadczonym mechanikiem lub użycie specjalistycznego sprzętu diagnostycznego. Ten poradnik skupia się głównie na prostszych układach dwuprzewodowych.
Krok 4: Bezpośrednie podłączenie do akumulatora technika i precyzja
Teraz przejdziemy do kluczowego momentu testu. Pamiętaj o precyzji i unikaniu zwarć:
- Podłącz jeden koniec przewodu testowego do bieguna dodatniego (+) akumulatora, a drugi przewód do bieguna ujemnego (-) akumulatora. Upewnij się, że połączenia są pewne.
- Teraz weź drugi koniec przewodu podłączonego do plusa akumulatora i delikatnie dotknij nim do pinu plusowego we wtyczce wentylatora (tej, która idzie do samego wentylatora, nie do instalacji samochodu).
- Następnie weź drugi koniec przewodu podłączonego do minusa akumulatora i delikatnie dotknij nim do pinu minusowego (masowego) we wtyczce wentylatora.
- Obserwuj reakcję wentylatora. Cała operacja powinna trwać tylko kilka sekund, wystarczająco długo, aby sprawdzić, czy wentylator się uruchamia.
Krok 5: Obserwacja i nasłuchiwanie kluczowy moment testu
Kiedy podłączysz zasilanie, dokładnie obserwuj wentylator i nasłuchuj. Zwróć uwagę na:
- Czy wentylator zaczyna się obracać? Jeśli tak, to w którą stronę? Prawidłowo powinien kręcić się tak, aby wciągać powietrze przez chłodnicę do komory silnika.
- Czy słychać nietypowe dźwięki? Buczenie, zgrzytanie, piski mogą wskazywać na zatarcie łożysk lub inne uszkodzenia mechaniczne silnika wentylatora.
- Czy pojawia się iskrzenie? Nadmierne iskrzenie przy podłączeniu może świadczyć o zwarciu w uzwojeniach silnika.
- Czy wentylator pozostaje całkowicie bez reakcji? Brak jakichkolwiek oznak życia to również ważna informacja.
Wyniki testu: Co dalej z Twoim autem?
Wentylator ruszył pełną parą co to oznacza i gdzie szukać usterki dalej?
Jeśli wentylator uruchomił się podczas testu "na krótko" i kręcił się bez problemów, to świetna wiadomość! Oznacza to, że sam silnik wentylatora jest sprawny. Problem leży gdzie indziej w układzie sterowania samochodu, który odpowiada za jego uruchamianie. To zawęża pole poszukiwań i pozwala skupić się na innych elementach.
Sprawdź te 3 elementy: Bezpiecznik, przekaźnik i czujnik temperatury
Skoro wentylator działa, musimy szukać usterki w jego "mózgu" i "nerwach". Oto co powinieneś sprawdzić:
- Bezpiecznik wentylatora: Zlokalizuj skrzynkę bezpieczników (zazwyczaj pod maską lub w kabinie) i znajdź bezpiecznik odpowiedzialny za wentylator chłodnicy (informacje znajdziesz w instrukcji obsługi pojazdu). Sprawdź, czy nie jest przepalony.
- Przekaźnik wentylatora: Przekaźnik to swego rodzaju "włącznik", który dostarcza zasilanie do wentylatora. Może znajdować się w skrzynce bezpieczników lub w jej pobliżu. Możesz spróbować zamienić go z innym, identycznym przekaźnikiem (np. od klaksonu, jeśli jest taki sam) w celu szybkiej weryfikacji.
- Czujnik temperatury płynu chłodzącego: To on "mówi" sterownikowi silnika, kiedy wentylator ma się uruchomić. Jeśli czujnik jest uszkodzony, może podawać błędne odczyty lub w ogóle nie wysyłać sygnału.
Jak wstępnie zdiagnozować dalszą część układu chłodzenia?
Poza wymienionymi elementami, warto również sprawdzić ciągłość okablowania prowadzącego do wentylatora, szukając przetarć, pęknięć izolacji czy śladów korozji na złączach. Korozja na pinach kostek to częsta przyczyna problemów. Jeśli masz dostęp do schematu elektrycznego pojazdu, możesz sprawdzić, czy wszystkie połączenia mają prawidłową rezystancję. W bardziej skomplikowanych przypadkach, zwłaszcza w nowszych autach, konieczna może być diagnostyka komputerowa, która wskaże błędy w module sterowania silnika (ECU).
Wentylator milczy jak zaklęty czy to na pewno jego koniec?
Jeśli wentylator nie reaguje na podłączenie "na krótko", to niestety najprawdopodobniej oznacza, że jest uszkodzony. To jednak nie zawsze koniec świata czasem usterka jest prosta do naprawienia, choć często kończy się wymianą całego elementu.
Iskrzenie, buczenie, lekki ruch co mówi Ci zachowanie silnika?
Jeśli podczas testu słyszysz "buczenie" lub obserwujesz iskrzenie, ale śmigło wentylatora się nie obraca, to bardzo mocny sygnał, że silnik wentylatora jest zatarty lub uszkodzony wewnętrznie. Może to być problem z łożyskami, które zablokowały wirnik, lub z uzwojeniami. Lekki, niestabilny ruch śmigła, który szybko ustaje, może wskazywać na częściowe uszkodzenie uzwojeń lub szczotek (jeśli silnik je posiada).
Całkowity brak reakcji jak potwierdzić uszkodzenie wentylatora?
Całkowity brak reakcji wentylatora na podłączenie "na krótko" najczęściej oznacza spalony silnik lub przerwę w jego wewnętrznym obwodzie. Aby to ostatecznie potwierdzić, możesz spróbować zmierzyć oporność uzwojenia silnika wentylatora multimetrem. Brak odczytu lub bardzo wysoka oporność będzie świadczyć o przerwie. Jeśli masz pewność, że wentylator jest uszkodzony, zazwyczaj najlepszym rozwiązaniem jest jego wymiana na nowy, zwłaszcza że naprawa silników wentylatorów bywa nieopłacalna.
Najczęstsze błędy podczas testu i jak ich unikać
Pomyłka, która może kosztować: Mylenie biegunów i jej konsekwencje
Jak już wspomniałem, w przypadku prostych silników prądu stałego (DC) krótkotrwałe odwrócenie biegunowości (plus z minusem) spowoduje jedynie obrót wentylatora w przeciwną stronę i zazwyczaj nie uszkodzi go. Jednak w nowszych, bardziej skomplikowanych układach, zwłaszcza tych z wbudowanym modułem sterującym (PWM), pomyłka biegunów może prowadzić do poważnych konsekwencji, a nawet trwałego uszkodzenia elektroniki. Dlatego zawsze staraj się zidentyfikować prawidłową biegunowość i podłączać przewody zgodnie z nią.
Zbyt szybka diagnoza: Dlaczego warto sprawdzić połączenia dwa razy?
Często widzę, jak ludzie zbyt szybko wyciągają wnioski. Jeśli wentylator nie rusza, zanim uznasz go za uszkodzony, sprawdź połączenia dwa razy. Upewnij się, że przewody testowe mają dobry kontakt z pinami w kostce wentylatora i z klemami akumulatora. Czasami słaby styk lub luźne "krokodylki" są przyczyną braku reakcji, a nie uszkodzony wentylator. Precyzja w tym etapie jest kluczowa.
Ignorowanie sygnałów ostrzegawczych: Kiedy test "na krótko" to za mało?
Test "na krótko" jest doskonałym narzędziem do wstępnej diagnozy, ale nie jest panaceum. W sytuacjach, gdy masz do czynienia z wentylatorami sterowanymi PWM, sporadycznymi usterkami (gdy wentylator raz działa, raz nie) lub gdy problem leży w złożonym module sterującym, test "na krótko" może być niewystarczający. W takich przypadkach ignorowanie sygnałów ostrzegawczych i próby samodzielnej naprawy na siłę mogą pogorszyć sytuację. Warto wtedy rozważyć profesjonalną diagnostykę w warsztacie, która pozwoli na dokładne zbadanie całego układu.
Naprawa czy wymiana? Co dalej z wentylatorem?
Kiedy warto próbować naprawić stary wentylator?
Decyzja o naprawie czy wymianie zależy od rodzaju usterki i dostępności części. Naprawa wentylatora może być opłacalna i możliwa w kilku przypadkach. Jeśli problemem jest proste uszkodzenie okablowania (np. przetarty przewód w wiązce), to zazwyczaj wystarczy jego naprawa. W niektórych starszych konstrukcjach, jeśli silnik wentylatora posiada wymienne szczotki, ich wymiana również może przywrócić go do życia. Jeśli jednak uszkodzony jest wirnik, uzwojenia lub łożyska, naprawa staje się często nieopłacalna, a nawet niemożliwa ze względu na brak części zamiennych.
Przeczytaj również: Jaki płyn chłodniczy do VW Polo? Normy G11-G12evo i zasady
Jak wybrać nowy wentylator chłodnicy i nie przepłacić?
Jeśli wentylator wymaga wymiany, pamiętaj o kilku zasadach, aby wybrać odpowiedni element i nie przepłacić:
- Dopasowanie do specyfikacji pojazdu: Najważniejsze jest, aby nowy wentylator był kompatybilny z Twoim modelem samochodu, rocznikiem i wersją silnikową. Sprawdź numer OEM (Original Equipment Manufacturer) starego wentylatora lub skorzystaj z katalogów części.
- Części OEM a zamienniki: Części OEM (oryginalne) są zazwyczaj droższe, ale gwarantują idealne dopasowanie i jakość. Dobrej jakości zamienniki od renomowanych producentów (np. NRF, Valeo, Hella) mogą być równie skuteczne i znacznie tańsze. Unikaj najtańszych zamienników nieznanego pochodzenia.
- Rodzaj wentylatora: Upewnij się, czy potrzebujesz wentylatora z dwoma pinami (prosty) czy z 3-4 pinami (sterowany PWM). To kluczowe dla prawidłowego działania układu.
- Zasięgnij opinii: Przed zakupem warto poczytać opinie o danym producencie lub modelu wentylatora na forach motoryzacyjnych.
