Sprzęgło klimatyzacji: Diagnoza krok po kroku. Oszczędź na mechaniku!

Wielu kierowców doświadcza problemów z klimatyzacją, a jednym z często niediagnozowanych winowajców jest sprzęgło kompresora. Zrozumienie, jak samodzielnie zdiagnozować jego usterki, to nie tylko sposób na oszczędność czasu i pieniędzy, ale także na głębsze poznanie swojego samochodu. W tym praktycznym przewodniku pokażę Ci krok po kroku, jak zidentyfikować objawy awarii i przeprowadzić podstawowe testy, zanim zdecydujesz się na wizytę w warsztacie.

Klimatyzacja nie chłodzi? Sprawdź te objawy, zanim odwiedzisz mechanika

Z mojego doświadczenia wiem, że wiele problemów z klimatyzacją, które na pierwszy rzut oka wydają się skomplikowane, ma swoje źródło w uszkodzonym sprzęgle kompresora. Zanim więc udasz się do warsztatu, warto zwrócić uwagę na kilka kluczowych objawów. Pamiętaj, że wczesna diagnoza może zapobiec poważniejszym i droższym awariom całego układu.

• Brak chłodzenia lub niska wydajność: Mimo włączonej klimatyzacji z nawiewów leci ciepłe lub niewystarczająco zimne powietrze. To jest chyba najbardziej oczywisty sygnał, że coś jest nie tak.
• Hałas spod maski: Charakterystyczne dźwięki, takie jak głośne stuki, metaliczne tarcie, piski, szumy lub zgrzyty, które pojawiają się lub nasilają po włączeniu przycisku A/C. To często znak, że łożysko sprzęgła ma już najlepsze lata za sobą.
• Brak reakcji na włączenie klimatyzacji: Po wciśnięciu przycisku A/C nie słychać charakterystycznego "kliknięcia" załączającego się kompresora. To może wskazywać na problem z cewką lub zasilaniem.
• Cykliczne włączanie i wyłączanie: Sprężarka włącza się i wyłącza w bardzo krótkich odstępach czasu, co można usłyszeć jako powtarzające się klikanie. Taki objaw często sugeruje zbyt niskie ciśnienie czynnika, ale może też być związany z nieprawidłową pracą sprzęgła.
• Wibracje: Odczuwalne drgania w kabinie lub na silniku po uruchomieniu klimatyzacji. Uszkodzone łożysko lub niewyważone sprzęgło mogą generować takie wibracje.
• Widoczne uszkodzenia: Oznaki przegrzania (fioletowe lub ciemne przebarwienia na tarczy sprzęgła), wycieki oleju o zielonkawym zabarwieniu wokół kompresora. Te wizualne wskazówki są bardzo pomocne w diagnozie.

Dziwne dźwięki spod maski: co powinno Cię zaniepokoić?

Kiedy włączam klimatyzację w samochodzie, zawsze nasłuchuję, czy nie pojawiają się jakieś niepokojące dźwięki. Dziwne odgłosy spod maski to jeden z najbardziej wyraźnych sygnałów, że sprzęgło klimatyzacji może być uszkodzone. Jeśli po wciśnięciu przycisku A/C słyszysz głośne stuki, metaliczne tarcie, piski, szumy, a nawet zgrzyty, to niemal pewne, że coś jest nie tak. Często te dźwięki nasilają się lub pojawiają tylko wtedy, gdy kompresor próbuje się załączyć. Może to być sygnał zużytego łożyska koła pasowego sprzęgła, które zaczyna się zacierać, lub problemów z samą tarczą sprzęgła.

Brak chłodzenia to nie zawsze brak czynnika: kiedy winić sprzęgło?

Wielu kierowców, gdy klimatyzacja przestaje chłodzić, od razu myśli o braku czynnika chłodniczego. Owszem, to częsta przyczyna, ale nie jedyna. Z mojego doświadczenia wynika, że równie często za brak chłodzenia odpowiada uszkodzone sprzęgło klimatyzacji. Jeśli sprężarka w ogóle się nie załącza nie słychać charakterystycznego "kliknięcia" i tarcza sprzęgła nie zaczyna się obracać to nawet pełny układ czynnika nic nie da. W takiej sytuacji sprzęgło nie jest w stanie przekazać napędu z silnika na kompresor, a ten po prostu nie pracuje.

Jak rozpoznać, że sprężarka pracuje cyklicznie lub wcale się nie załącza?

Obserwacja pracy sprężarki jest kluczowa. Jeśli po włączeniu klimatyzacji słyszysz powtarzające się, bardzo krótkie "kliknięcia" co kilka sekund, a sprężarka włącza się i wyłącza w błyskawicznym tempie, to jest to praca cykliczna. Może to wskazywać na zbyt niskie ciśnienie czynnika chłodniczego, ale również na problem z samym sprzęgłem, które ma trudności z utrzymaniem zasprzęglenia. Z kolei całkowity brak reakcji czyli brak jakiegokolwiek "kliknięcia" i nieruchoma tarcza sprzęgła po wciśnięciu A/C jasno sygnalizuje, że kompresor nie dostaje napędu. W obu przypadkach warto przyjrzeć się sprzęgłu.

Samodzielna diagnostyka: Jak krok po kroku sprawdzić sprzęgło klimatyzacji?

Przejdźmy teraz do konkretów. Samodzielna diagnostyka sprzęgła klimatyzacji nie jest tak trudna, jak mogłoby się wydawać. Wymaga trochę cierpliwości i uwagi, ale z pewnością jest w zasięgu możliwości każdego, kto ma podstawowe pojęcie o mechanice. Pamiętaj, aby zawsze zachować ostrożność podczas pracy przy uruchomionym silniku!

Krok 1: Test wzrokowy przy wyłączonym silniku czego szukać na kole pasowym?

Zawsze zaczynam od najprostszych rzeczy. Test wzrokowy przy wyłączonym silniku może zdradzić wiele, zanim jeszcze uruchomisz auto. Upewnij się, że silnik jest zimny i kluczyki są wyjęte ze stacyjki, aby uniknąć przypadkowego uruchomienia.

1. Lokalizacja: Zlokalizuj kompresor klimatyzacji. Zazwyczaj znajduje się on na dole silnika, napędzany paskiem wielorowkowym.
2. Tarcza czołowa: Przyjrzyj się tarczy czołowej sprzęgła (zewnętrznej, obracającej się części). Czy obraca się swobodnie, czy jest zablokowana? Powinna lekko się obracać, ale z wyczuwalnym oporem.
3. Oznaki przegrzania: Szukaj wszelkich śladów przegrzania fioletowych, ciemnych lub niebieskawych przebarwień na tarczy sprzęgła lub kole pasowym. To często wskazuje na ślizganie się sprzęgła.
4. Wycieki oleju: Sprawdź, czy wokół kompresora nie ma śladów wycieków oleju, zwłaszcza o zielonkawym zabarwieniu (to olej z układu klimatyzacji, który jest barwiony, aby ułatwić lokalizację nieszczelności). Wycieki mogą sugerować uszkodzenie uszczelnień kompresora, co wpływa na pracę sprzęgła.
5. Stan paska: Oceń stan paska wielorowkowego. Czy nie jest popękany, postrzępiony lub śliski? Luźny lub uszkodzony pasek może uniemożliwić prawidłowe działanie sprzęgła.

Krok 2: Kluczowy test obserwacyjny przy uruchomionym silniku czy tarcza sprzęgła reaguje?

To jest chyba najważniejszy test, który pozwala szybko ocenić, czy sprzęgło w ogóle próbuje działać. Upewnij się, że masz bezpieczny dostęp do kompresora i nic nie grozi wkręceniem się w ruchome elementy silnika.

1. Silnik uruchomiony, A/C wyłączone: Uruchom silnik i pozwól mu pracować na biegu jałowym. Sprawdź, czy klimatyzacja jest wyłączona (przycisk A/C nie jest podświetlony). W tej sytuacji powinno obracać się tylko zewnętrzne koło pasowe sprzęgła, a tarcza czołowa sprzęgła powinna stać w miejscu.
2. Włączenie A/C: Teraz włącz klimatyzację (naciśnij przycisk A/C w kabinie). Obserwuj tarczę czołową sprzęgła.

Jak powinno wyglądać prawidłowe załączanie się sprzęgła po wciśnięciu A/C?

Po włączeniu klimatyzacji powinieneś usłyszeć charakterystyczne, wyraźne "kliknięcie". W tym momencie tarcza czołowa sprzęgła powinna zostać gwałtownie przyciągnięta do koła pasowego i zacząć obracać się razem z nim. Oznacza to, że elektromagnes zadziałał prawidłowo i sprzęgło zasprzęgliło kompresor, który teraz jest napędzany przez silnik. To jest prawidłowy objaw sprawnego sprzęgła.

Co oznacza, gdy tarcza kręci się cały czas lub stoi w miejscu mimo włączonej klimy?

Jeśli tarcza czołowa sprzęgła kręci się cały czas, nawet gdy klimatyzacja jest wyłączona, oznacza to, że sprzęgło jest zablokowane lub elektromagnes jest stale pod napięciem. To jest awaria. Z kolei, jeśli po włączeniu klimatyzacji tarcza czołowa nadal stoi w miejscu, nie słychać "kliknięcia" i nie zaczyna się obracać razem z kołem pasowym, to również świadczy o usterce. W takim przypadku elektromagnes nie działa, sprzęgło jest zużyte lub występuje problem z zasilaniem.

Krok 3: Prosty test manualny co zdradzi Ci obrót tarczą sprzęgła?

Ten test wykonujemy oczywiście przy wyłączonym silniku, dla Twojego bezpieczeństwa. Pozwala on ocenić stan mechaniczny sprzęgła, w szczególności łożyska.

1. Obrót tarczą czołową: Przy wyłączonym silniku spróbuj ręcznie obrócić tarczę czołową sprzęgła. Powinna obracać się płynnie, z lekkim oporem, ale bez zacięć. Jeśli czujesz, że się zacina, słyszysz szumy, zgrzyty lub jest bardzo luźna, to prawdopodobnie uszkodzone jest łożysko koła pasowego.
2. Sprawdzenie luzu: Delikatnie poruszaj tarczą czołową sprzęgła w przód i w tył oraz na boki. Nie powinno być wyczuwalnych nadmiernych luzów.
3. Pomiar szczeliny: Za pomocą szczelinomierza (lub precyzyjnego suwmiarki) sprawdź szczelinę między tarczą czołową a kołem pasowym. Prawidłowa szczelina powinna wynosić od 0,35 mm do 0,65 mm. Zbyt duża szczelina (powyżej 0,65 mm) może uniemożliwić prawidłowe przyciągnięcie tarczy przez elektromagnes, nawet jeśli cewka jest sprawna. Zbyt mała szczelina może prowadzić do ciągłego tarcia i przegrzewania.

Zaawansowana diagnostyka: Podstawowe testy elektryczne do wykonania samodzielnie

Jeśli testy wizualne i manualne nie dały jednoznacznej odpowiedzi lub podejrzewasz problem z elektryką, czas sięgnąć po multimetr. Pamiętaj, że pracujesz z instalacją elektryczną samochodu, więc zawsze zachowaj ostrożność i upewnij się, że wiesz, co robisz.

Jak za pomocą multimetru sprawdzić cewkę elektromagnesu?

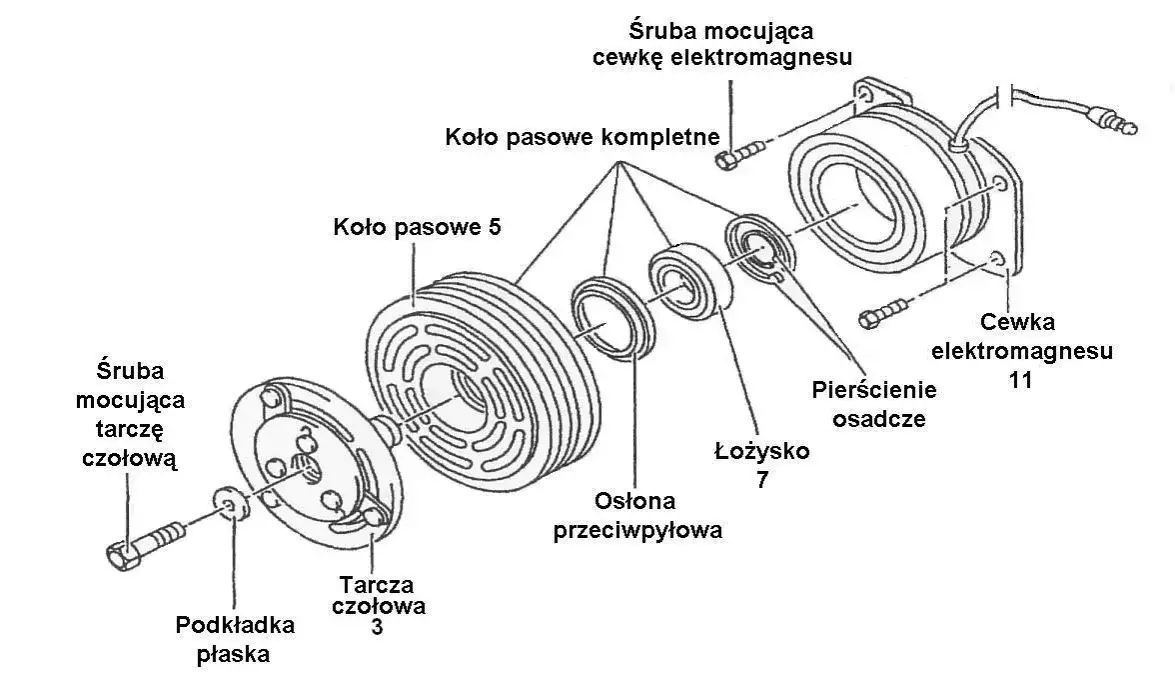

Cewka elektromagnesu jest sercem sprzęgła to ona odpowiada za przyciągnięcie tarczy. Jej uszkodzenie to bardzo częsta przyczyna awarii.

1. Lokalizacja wtyczki: Zlokalizuj wtyczkę zasilającą cewkę sprzęgła kompresora. Zazwyczaj jest to dwupinowa wtyczka, często umieszczona z tyłu lub z boku kompresora.
2. Odłączenie wtyczki: Odłącz wtyczkę od cewki.
3. Ustawienie multimetru: Ustaw multimetr na pomiar rezystancji (omy, symbol Ω). Wybierz zakres odpowiedni dla niskich wartości (np. 200 Ω).
4. Pomiar: Przyłóż końcówki multimetru do pinów cewki (nie do wtyczki instalacji!).

Mierzenie oporności: jakie wartości są prawidłowe, a jakie świadczą o awarii?

Prawidłowa wartość oporności cewki elektromagnesu zazwyczaj mieści się w przedziale od 3 do 5 omów. Jeśli Twój multimetr pokazuje wartość zbliżoną do tego zakresu, cewka jest prawdopodobnie sprawna. Jeśli multimetr wskazuje wartość nieskończoną (często symbol "OL" lub "1." na wyświetlaczu), oznacza to przerwę w uzwojeniu cewki jest ona spalona i wymaga wymiany. Z kolei bardzo niska wartość (bliska 0 omów) może świadczyć o zwarciu w cewce.

Test "na krótko": ostateczny dowód na sprawność elektromagnesu

Ten test pozwala ostatecznie sprawdzić, czy sama cewka elektromagnesu jest w stanie zadziałać, niezależnie od reszty instalacji elektrycznej samochodu. Jest to test, który wykonuję, gdy mam wątpliwości co do zasilania.

1. Odłączenie wtyczki: Upewnij się, że wtyczka zasilająca cewkę jest odłączona od instalacji pojazdu.
2. Przygotowanie przewodów: Przygotuj dwa krótkie przewody z bezpiecznikiem (np. 10A) na jednym z nich.
3. Podłączenie do akumulatora: Podłącz jeden przewód (ten z bezpiecznikiem) do dodatniego bieguna akumulatora, a drugi do ujemnego.
4. Podanie napięcia: Ostrożnie dotknij końcówkami przewodów do pinów cewki sprzęgła.

Jak bezpiecznie podać napięcie 12V i zinterpretować wynik?

Podając napięcie 12V bezpośrednio na cewkę sprzęgła, powinieneś usłyszeć wyraźne "kliknięcie" i zobaczyć, jak tarcza sprzęgła zostaje przyciągnięta do koła pasowego. Jeśli sprzęgło "kliknie" i się załączy, oznacza to, że sama cewka elektromagnesu jest sprawna. W takim przypadku problem leży w instalacji elektrycznej pojazdu może to być uszkodzony bezpiecznik, przekaźnik, czujnik ciśnienia w układzie klimatyzacji, moduł sterujący lub po prostu przerwa w przewodzie. Zawsze pamiętaj o bezpieczeństwie: używaj przewodów z odpowiednim przekrojem, nie dopuszczaj do zwarć i nie trzymaj napięcia podłączonego do cewki zbyt długo, aby jej nie przegrzać.

Najczęstsze przyczyny awarii sprzęgła kompresora klimatyzacji

Zrozumienie przyczyn awarii sprzęgła klimatyzacji pozwala nie tylko na lepszą diagnozę, ale także na zapobieganie przyszłym problemom. W mojej praktyce najczęściej spotykam się z kilkoma powtarzającymi się scenariuszami.

Zużyte łożysko: cichy winowajca głośnych problemów

Spalona cewka elektromagnetyczna: dlaczego dochodzi do jej uszkodzenia?

Cewka elektromagnetyczna jest odpowiedzialna za wytworzenie pola magnetycznego, które przyciąga tarczę sprzęgła. Jej uszkodzenie, czyli spalenie, najczęściej wynika z przegrzania. Może to być spowodowane zbyt dużą szczeliną na sprzęgle, co zmusza cewkę do pracy pod większym obciążeniem, aby przyciągnąć tarczę. Inne przyczyny to zwarcia w uzwojeniu, skoki napięcia w instalacji elektrycznej samochodu lub po prostu wady fabryczne. Spalona cewka to brak "kliknięcia" i brak załączenia kompresora.

Zbyt duża szczelina na sprzęgle: gdy milimetry decydują o (nie)działaniu

Jak już wspomniałem, prawidłowa szczelina między tarczą sprzęgła a kołem pasowym jest kluczowa. Zbyt duża szczelina, wynikająca ze zużycia powierzchni ciernych tarczy lub nieprawidłowego montażu, sprawia, że elektromagnes nie jest w stanie wytworzyć wystarczającej siły, aby przyciągnąć tarczę. Nawet sprawna cewka nie będzie w stanie zasprzęglić kompresora, a klimatyzacja nie będzie działać. To często pomijana, a jednak bardzo istotna przyczyna problemów.

Problemy z całym układem A/C jako źródło uszkodzeń sprzęgła

Sprzęgło jest integralną częścią kompresora, a kompresor całego układu klimatyzacji. Problemy w innych częściach układu mogą rzutować na pracę sprzęgła. Na przykład, zbyt wysokie ciśnienie w układzie (spowodowane np. niesprawnym wentylatorem skraplacza, zatkanym skraplaczem lub zbyt dużą ilością czynnika) może prowadzić do nadmiernego obciążenia kompresora i sprzęgła, co skutkuje ich przegrzewaniem. Z kolei zbyt mała ilość czynnika chłodniczego, a co za tym idzie również oleju smarującego kompresor, może prowadzić do jego zatarcia, a w konsekwencji uszkodzenia sprzęgła. Dlatego zawsze warto patrzeć na układ klimatyzacji jako na całość.

Naprawa czy wymiana? Analiza kosztów i dostępnych opcji

Wymiana poszczególnych elementów: kiedy warto wymienić tylko cewkę lub łożysko?

Jeśli diagnoza jasno wskazuje na uszkodzenie konkretnego elementu, np. tylko cewki elektromagnesu lub tylko łożyska koła pasowego, często możliwa i opłacalna jest wymiana tych pojedynczych komponentów. Jest to rozwiązanie znacznie tańsze niż wymiana całego sprzęgła lub, co gorsza, całego kompresora. Wymiana samego łożyska lub cewki jest możliwa w wielu modelach samochodów, choć wymaga demontażu kompresora i użycia specjalistycznych narzędzi (np. prasy do łożysk). Jeśli tarcza sprzęgła i koło pasowe są w dobrym stanie, a uszkodzenie jest punktowe, to jest to zdecydowanie opcja do rozważenia.

Kiedy konieczna jest wymiana całego sprzęgła kompresora?

Wymiana całego sprzęgła kompresora jest niezbędna, gdy uszkodzenia są poważniejsze lub obejmują więcej niż jeden element. Dzieje się tak, gdy tarcza sprzęgła jest mocno zużyta, zdeformowana, ma widoczne ślady przegrzania lub gdy koło pasowe jest uszkodzone mechanicznie. Czasami uszkodzenie jest tak rozległe, że ekonomicznie nieopłacalna jest wymiana pojedynczych części, a zakup kompletnego sprzęgła (które zawiera cewkę, łożysko, tarczę i koło pasowe) jest po prostu bardziej sensowny. W niektórych modelach samochodów, ze względu na konstrukcję, wymiana pojedynczych elementów jest bardzo utrudniona lub niemożliwa, co również wymusza wymianę całości.

Przeczytaj również: Jaki płyn chłodniczy do VW Polo? Normy G11-G12evo i zasady

Orientacyjny cennik w polskich warsztatach: ile kosztuje robocizna i części?

Koszty naprawy sprzęgła klimatyzacji mogą się znacznie różnić w zależności od modelu samochodu, dostępności części i regionu Polski. Poniżej przedstawiam orientacyjne ceny, które pomogą Ci oszacować wydatki:

Pamiętaj, że do kosztów robocizny i części często należy doliczyć koszt ponownego napełnienia układu czynnikiem chłodniczym, ponieważ w wielu przypadkach demontaż kompresora wymaga jego opróżnienia.

Kiedy samodzielna diagnoza to za mało? Czas na wizytę u specjalisty

Samodzielna diagnostyka to świetny sposób na wstępne rozpoznanie problemu i zrozumienie, co dzieje się z Twoim autem. Jednak są sytuacje, w których pomimo Twoich wysiłków, wizyta u profesjonalnego mechanika jest po prostu niezbędna. Nie wahaj się szukać pomocy, gdy:

• Problemy są skomplikowane: Jeśli po przeprowadzeniu wszystkich testów nadal nie jesteś w stanie jednoznacznie zdiagnozować usterki lub podejrzewasz bardziej złożone problemy z instalacją elektryczną czy elektroniką sterującą.
• Brak odpowiednich narzędzi: Do niektórych napraw, takich jak wymiana łożyska, potrzebne są specjalistyczne narzędzia (np. prasa, ściągacze), których większość domowych majsterkowiczów nie posiada.
• Brak doświadczenia lub pewności: Jeśli nie czujesz się pewnie w pracy przy samochodzie, zwłaszcza przy układzie klimatyzacji, który pracuje pod wysokim ciśnieniem, lepiej zlecić to specjaliście. Bezpieczeństwo jest najważniejsze.
• Problemy z ciśnieniem w układzie: Jeśli podejrzewasz, że problem leży w zbyt niskim lub zbyt wysokim ciśnieniu czynnika chłodniczego, konieczne jest użycie specjalistycznego sprzętu do pomiaru i obsługi układu A/C.
• Wymiana kompresora: W przypadku konieczności wymiany całego kompresora, niezbędne jest profesjonalne opróżnienie, płukanie i napełnienie układu, co jest zadaniem dla warsztatu.
