Podnośnik motocyklowy DIY: Zbuduj go sam bezpiecznie i tanio

Własny podnośnik motocyklowy czy warto podjąć wyzwanie?

Decyzja o samodzielnej budowie podnośnika motocyklowego to moim zdaniem jedna z lepszych, jakie możesz podjąć, jeśli lubisz majsterkować. Przede wszystkim, mówimy tu o znaczących oszczędnościach finansowych. Koszt materiałów do budowy prostego, ale solidnego podnośnika to zazwyczaj od 300 do 700 zł. Porównaj to z cenami gotowych podnośników, które często zaczynają się od 1000-1500 zł za podstawowe modele. Różnica jest kolosalna! Poza aspektem ekonomicznym, jest jeszcze satysfakcja z wykonania czegoś własnymi rękami. To uczucie, gdy motocykl unosi się na konstrukcji, którą sam stworzyłeś, jest bezcenne. Dodatkowo, budując podnośnik samodzielnie, masz możliwość idealnego dopasowania go do swoich potrzeb i specyfiki Twojego motocykla, czego nie uzyskasz, kupując gotowe rozwiązanie.

Zanim zaczniesz: Kluczowe pytania, które musisz sobie zadać

Zanim chwycisz za spawarkę i szlifierkę, warto poświęcić chwilę na przemyślenie kilku kluczowych kwestii. To fundament udanego projektu, który pozwoli uniknąć frustracji i niepotrzebnych kosztów. Z mojego doświadczenia wiem, że im lepiej przemyślany projekt, tym sprawniejsza realizacja.

• Jaki jest udźwig potrzebny? Przede wszystkim, musisz znać wagę swojego motocykla. Podnośnik musi być w stanie unieść go z zapasem, aby zapewnić bezpieczeństwo. Pamiętaj, że waga motocykla "na sucho" to jedno, a z płynami i dodatkowym wyposażeniem to drugie.
• Jaki typ motocykla posiadasz? Czy to ciężki chopper, lekki sportowy, a może turystyk? Różne motocykle mają różne punkty podparcia i wymagają odmiennych rozwiązań konstrukcyjnych platformy.
• Jakie prace będziesz wykonywał? Czy potrzebujesz podnośnika do drobnych regulacji, czy do demontażu obu kół, silnika, czy skrzyni biegów? To wpływa na konieczność zapewnienia pełnego dostępu do podwozia i możliwość demontażu elementów.
• Jakie narzędzia posiadasz i jakie masz umiejętności? Czy masz dostęp do spawarki (najlepiej MIG/MAG), szlifierki kątowej, wiertarki? A co najważniejsze, czy potrafisz nimi bezpiecznie i efektywnie operować? Umiejętności spawalnicze są tu absolutnie kluczowe. Jeśli ich nie masz, rozważ pomoc kogoś doświadczonego.

Bezpieczeństwo przede wszystkim o czym nie możesz zapomnieć

Nie mogę wystarczająco podkreślić, jak ważne jest bezpieczeństwo przy budowie i użytkowaniu podnośnika motocyklowego. To nie jest zabawka, a konstrukcja, która będzie dźwigać ciężki pojazd. Każdy element musi być solidny i przemyślany. Zawsze stawiaj na solidne spawy to one są kręgosłupem całej konstrukcji. Nie oszczędzaj na materiałach; odpowiednia grubość profili i blach to podstawa. Z moich obserwacji wynika, że wielu amatorów bagatelizuje ten aspekt, co jest ogromnym błędem. Kluczowe jest również zaprojektowanie i wykonanie mechanicznych blokad zabezpieczających. Nawet najlepszy lewarek hydrauliczny może kiedyś zawieść, a wtedy to właśnie blokada uratuje Twój motocykl i, co ważniejsze, Twoje zdrowie. Na koniec, zadbaj o stabilność konstrukcji szeroki rozstaw podstawy to podstawa, która zapobiegnie przewróceniu się podnośnika, zwłaszcza gdy motocykl jest na nim niestabilny.

Krok 1: Wybierz koncepcję i stwórz projekt swojego podnośnika

Pierwszym i najważniejszym krokiem jest wybór odpowiedniej koncepcji podnośnika. To od niej zależy cała dalsza praca i funkcjonalność urządzenia. Na podstawie mojego doświadczenia, wyróżniam kilka najpopularniejszych i sprawdzonych rozwiązań.

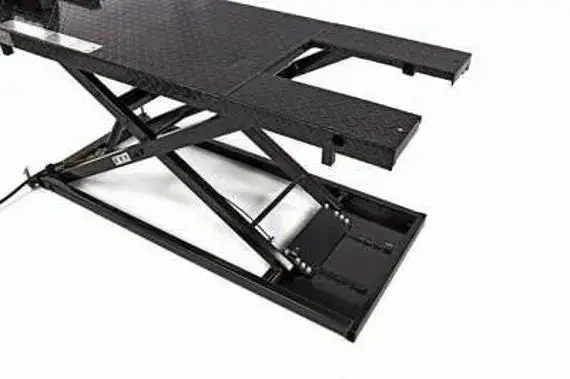

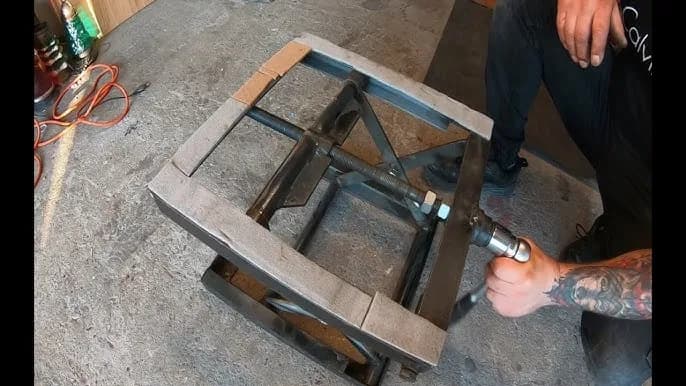

Podnośnik nożycowy (śrubowy) klasyka gatunku dla precyzyjnych prac

Podnośnik nożycowy, często wykorzystujący śrubę trapezową, to moim zdaniem klasyka gatunku, szczególnie ceniona za precyzję podnoszenia. Mechanizm oparty na śrubie trapezowej (np. Tr20x4 lub Tr24x5) z odpowiednimi nakrętkami pozwala na bardzo płynne i kontrolowane podnoszenie motocykla. Jego główną zaletą jest stabilność w każdej pozycji, co jest kluczowe przy delikatnych pracach. Wadą może być większy wysiłek fizyczny potrzebny do podnoszenia, chyba że zastosuje się przekładnię lub silnik elektryczny, co jednak zwiększa złożoność i koszty projektu.

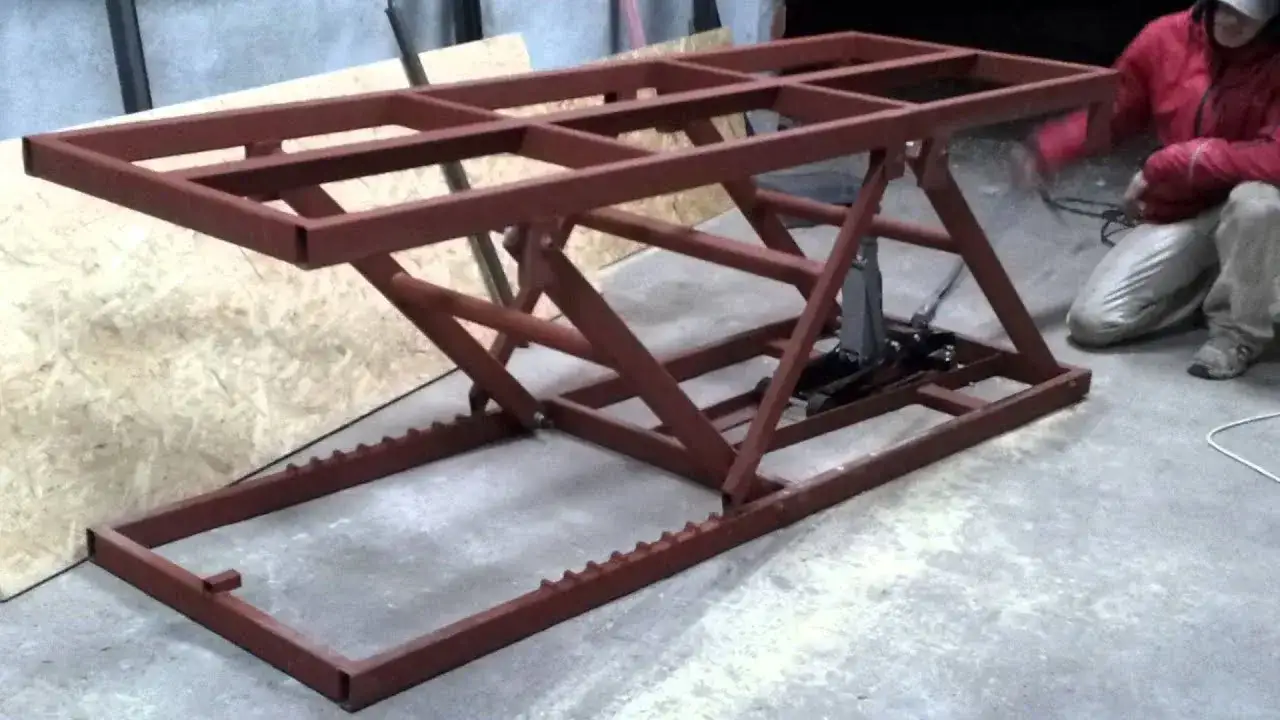

Podnośnik na bazie lewarka hydraulicznego szybkość i wygoda użytkowania

Jeśli zależy Ci na szybkości i wygodzie, podnośnik oparty na samochodowym lewarku hydraulicznym (typu "żaba" lub butelkowego o udźwigu 2-8 ton) będzie doskonałym wyborem. Jest to rozwiązanie relatywnie proste w budowie i tanie w eksploatacji, ponieważ lewarek jest łatwo dostępny. Główne zalety to szybkość podnoszenia i minimalny wysiłek. Muszę jednak podkreślić, że w tym przypadku solidna blokada mechaniczna jest absolutnie niezbędna. Lewarek hydrauliczny, choć niezawodny, zawsze może ulec awarii, a wtedy tylko mechaniczna blokada zapewni bezpieczeństwo.

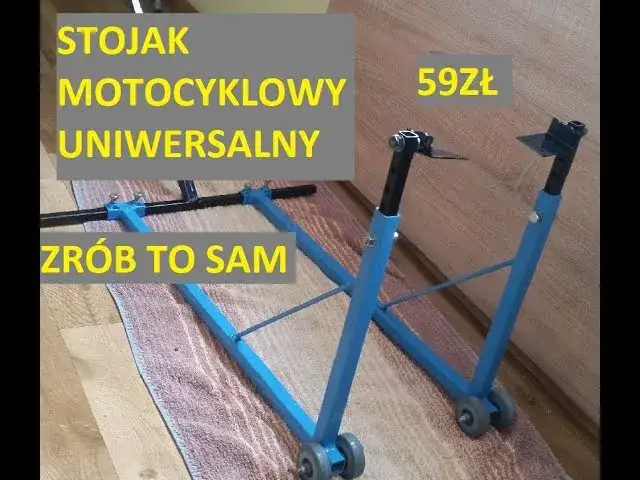

Prosty podnośnik na tylne koło (stojak) kiedy nie potrzebujesz pełnej platformy

Czasami nie potrzebujemy pełnoprawnej platformy, a jedynie stabilnego podparcia dla tylnego koła, np. do smarowania łańcucha, czyszczenia felg czy drobnych prac przy zawieszeniu. W takich sytuacjach prosty podnośnik na tylne koło, czyli popularny stojak, jest wystarczający i bardzo łatwy do wykonania. To idealne rozwiązanie do podstawowej konserwacji i nie wymaga tak skomplikowanej konstrukcji jak pełny podnośnik.

Gdzie znaleźć sprawdzony schemat? Analiza popularnych projektów DIY

Zanim zaczniesz ciąć i spawać, warto poszukać inspiracji i sprawdzonych schematów. Internet to prawdziwa skarbnica wiedzy. Polecam wyszukiwanie fraz takich jak: "schemat podnośnika nożycowego", "podnośnik motocyklowy z lewarka butelkowego" czy "stół motocyklowy DIY". Wiele forów motocyklowych i grup majsterkowiczów dzieli się swoimi projektami, często z dokładnymi wymiarami i zdjęciami z budowy. Nie musisz wymyślać koła na nowo możesz adaptować istniejące projekty do swoich potrzeb, pamiętając o ich wzmocnieniu i dopasowaniu do wagi Twojego motocykla.

Krok 2: Zgromadź niezbędne materiały i narzędzia

Po wybraniu koncepcji i znalezieniu projektu czas na skompletowanie materiałów i narzędzi. To etap, na którym nie warto oszczędzać, zwłaszcza na jakości stali to inwestycja w bezpieczeństwo i trwałość Twojego podnośnika.

Lista zakupów: Jakie profile stalowe i śruby wybrać?

Oto szczegółowa lista materiałów, które będą Ci potrzebne. Pamiętaj, aby dobierać je z uwzględnieniem wagi Twojego motocykla i ogólnej solidności konstrukcji:

• Profile stalowe zamknięte: To podstawa konstrukcji. Zazwyczaj używam profili 40x40x2 mm lub 50x30x2 mm. Grubość ścianki 2 mm to moim zdaniem absolutne minimum dla zapewnienia odpowiedniej sztywności i wytrzymałości.
• Płaskowniki i kątowniki: Przydadzą się do wzmocnień, mocowań i elementów ruchomych. Ich wymiary zależą od konkretnego projektu, ale warto mieć pod ręką różne grubości.
• Gruba blacha: Na platformę roboczą polecam blachę o grubości 3-5 mm, najlepiej ryflowaną, aby zapewnić antypoślizgową powierzchnię.
• Mechanizm podnoszący:
  • Jeśli wybierasz podnośnik śrubowy: śruba trapezowa (np. Tr20x4 lub Tr24x5) wraz z odpowiednimi nakrętkami (najlepiej brązowymi, do dużych obciążeń).
  • Jeśli wybierasz podnośnik hydrauliczny: lewarek hydrauliczny (typu "żaba" lub butelkowy) o udźwigu 2-8 ton.
• Pręty gwintowane, śruby, nakrętki, podkładki: W różnych rozmiarach, do łączenia ruchomych elementów i zabezpieczeń. Zawsze wybieraj śruby o odpowiedniej klasie wytrzymałości.
• Kółka: Najlepiej cztery, z czego przynajmniej dwa z hamulcem, aby unieruchomić podnośnik podczas pracy. Solidne, metalowe kółka są tu kluczowe.
• Farba antykorozyjna i podkładowa: Niezbędne do zabezpieczenia konstrukcji przed rdzą i zapewnienia estetycznego wyglądu.

Niezbędnik majsterkowicza: Jakie narzędzia musisz przygotować?

Bez odpowiednich narzędzi, nawet najlepszy projekt nie dojdzie do skutku. Oto lista podstawowego wyposażenia, które będzie Ci potrzebne:

• Spawarka: Najlepiej spawarka inwertorowa typu MIG/MAG (popularnie zwana "migomatem") z drutem spawalniczym. Pozwala na szybkie i mocne spoiny. Elektrodowa również się sprawdzi, ale wymaga większych umiejętności.
• Szlifierka kątowa: Z tarczami do cięcia metalu (cienkie tarcze) i szlifowania (grube tarcze). Niezastąpiona do precyzyjnego cięcia profili i obróbki spawów.
• Wiertarka: Stołowa zapewni precyzję, ale ręczna z dobrym statywem również da radę. Koniecznie z kompletem ostrych wierteł do metalu.
• Klucze, miarka, gwintowniki: Standardowe wyposażenie każdego warsztatu. Miarka i kątownik to podstawa precyzyjnego cięcia i montażu. Gwintowniki przydadzą się, jeśli będziesz musiał naciąć gwinty w grubych elementach.

Pamiętaj, że podstawowe umiejętności spawalnicze są absolutnie kluczowe. Jeśli nie masz pewności co do swoich umiejętności, warto poćwiczyć na kawałkach złomu lub poprosić o pomoc doświadczonego spawacza. Bezpieczne i mocne spoiny to podstawa bezpieczeństwa całej konstrukcji.

Krok 3: Prace warsztatowe budujemy podnośnik krok po kroku

Mając gotowy projekt i zgromadzone materiały, możemy przejść do najciekawszego etapu budowy. To tutaj teoria zamienia się w praktykę, a metal nabiera kształtu.

Precyzyjne cięcie i przygotowanie elementów fundament sukcesu

Ten etap jest często niedoceniany, a to właśnie od niego zależy jakość i stabilność całej konstrukcji. Dokładne cięcie wszystkich elementów stalowych zgodnie z projektem to absolutna podstawa. Użyj miarki i kątownika, aby każde cięcie było proste i pod odpowiednim kątem. Nawet niewielkie odchylenia mogą spowodować, że rama będzie niestabilna lub mechanizm będzie się zacinał. Po cięciu pamiętaj o gratowaniu krawędzi usunięcie ostrych zadziorów nie tylko zwiększy bezpieczeństwo pracy, ale także ułatwi spawanie i malowanie.

Spawanie ramy i mechanizmu nożycowego jak uzyskać mocne i trwałe spoiny?

Spawanie to serce całego projektu. Rozpocznij od spawania głównej ramy podnośnika, a następnie przejdź do elementów mechanizmu nożycowego lub mocowań lewarka. Pamiętaj, aby spawać na płaskiej i stabilnej powierzchni, co pomoże utrzymać geometrię konstrukcji. Zawsze wykonuj mocne i trwałe spoiny. Nie bój się kilkukrotnie obspawać kluczowe punkty, zwłaszcza te, które będą przenosić największe obciążenia. Jeśli masz możliwość, użyj spawarki MIG/MAG, która pozwala na szybkie i estetyczne spoiny. Po spawaniu dokładnie oczyść spawy z odprysków i szlaki, a następnie przeszlifuj je, aby uzyskać gładką powierzchnię.

Montaż mechanizmu podnoszącego kluczowe punkty mocowania

Ten etap wymaga szczególnej uwagi. Jeśli budujesz podnośnik śrubowy, zamontuj śrubę trapezową z nakrętkami w odpowiednio przygotowanych punktach obrotu. Upewnij się, że śruba obraca się swobodnie, a nakrętki są stabilnie zamocowane. W przypadku podnośnika hydraulicznego, lewarka musi być osadzony w solidnych uchwytach, które uniemożliwią jego przesuwanie się podczas podnoszenia i opuszczania. Zwróć uwagę na kluczowe punkty mocowania muszą być one wzmocnione i zdolne do przeniesienia pełnego obciążenia. Wszystkie ruchome elementy powinny być smarowane i pracować bez zacięć.

Platforma robocza jak ją przygotować i zamocować?

Platforma robocza to miejsce, na którym będzie stał motocykl, więc musi być odpowiednio solidna. Jeśli używasz blachy ryflowanej, przytnij ją do odpowiednich wymiarów. Możesz ją przyspawać do górnej ramy podnośnika lub zamocować na śruby, co ułatwi ewentualny demontaż w przyszłości. Moja osobista rada: rozważ wykonanie wyjmowanego elementu platformy pod tylnym kołem. To genialne ułatwienie, które pozwala na swobodny demontaż tylnego koła bez konieczności ściągania motocykla z podnośnika. Wystarczy wyciąć odpowiedni otwór i stworzyć ramkę, w której będzie osadzony wyjmowany fragment.

Wykończenie i malowanie zabezpieczenie konstrukcji na lata

Ostatni etap budowy, który często jest traktowany po macoszemu, a ma ogromne znaczenie dla trwałości konstrukcji. Po zakończeniu spawania i szlifowania, dokładnie oczyść całą powierzchnię metalu z kurzu, tłuszczu i rdzy. Następnie nałóż warstwę farby antykorozyjnej to absolutna podstawa, która zabezpieczy stal przed wilgocią i rdzą. Po wyschnięciu podkładu, pomaluj podnośnik farbą nawierzchniową w wybranym kolorze. Nie tylko zabezpieczy to konstrukcję na lata, ale także nada jej estetyczny i profesjonalny wygląd. Pamiętaj, że dobrze pomalowany podnośnik to duma każdego majsterkowicza!

Krok 4: Testy i zabezpieczenia gwarancja bezpieczeństwa

Zbudowanie podnośnika to dopiero połowa sukcesu. Teraz musimy upewnić się, że jest on w pełni bezpieczny i gotowy do pracy. Ten etap jest absolutnie kluczowy i nie wolno go pomijać.

Pierwsze podniesienie: Jak przeprowadzić test obciążeniowy?

Nie wrzucaj od razu swojego ciężkiego motocykla na świeżo zbudowany podnośnik! Przeprowadź test obciążeniowy w kilku etapach, aby mieć pewność, że wszystko działa jak należy:

1. Test na sucho: Najpierw podnieś i opuść pusty podnośnik kilkukrotnie. Obserwuj, czy mechanizm działa płynnie, czy nic się nie zacina i czy nie ma żadnych niepokojących dźwięków.
2. Test z częściowym obciążeniem: Połóż na podnośniku obciążenie stanowiące około 50% wagi Twojego motocykla (np. worki z piaskiem, ciężkie narzędzia). Podnieś je do maksymalnej wysokości i pozostaw na kilka minut. Sprawdź, czy konstrukcja się nie odkształca, a spawy nie pękają.
3. Test z pełnym obciążeniem (bez motocykla): Zwiększ obciążenie do wagi motocykla. Powtórz procedurę podnoszenia i opuszczania, bacznie obserwując zachowanie podnośnika. Zwróć uwagę na stabilność podstawy i ewentualne luzy.
4. Test z motocyklem: Dopiero teraz ostrożnie wjedź motocyklem na podnośnik (lub wciągnij go, jeśli to stół). Powoli podnoś go, obserwując punkty podparcia i ogólną stabilność.

Projektowanie blokady mechanicznej Twój najważniejszy system bezpieczeństwa

Jak już wspominałem, mechaniczna blokada to Twój najważniejszy system bezpieczeństwa, zwłaszcza w przypadku podnośników hydraulicznych. Nie ufaj wyłącznie hydraulice! Blokada powinna być prosta w obsłudze, ale jednocześnie niezwykle solidna. Może to być system bolców wkładanych w otwory w ramie, zapadki blokujące ramiona nożycowe, czy też system zębatek. Po podniesieniu motocykla na żądaną wysokość, zawsze aktywuj blokadę mechaniczną. To ona przejmie ciężar motocykla, odciążając lewarek i chroniąc przed nagłym opadnięciem w przypadku awarii uszczelnień czy zaworów. Nigdy, przenigdy nie pracuj pod motocyklem, który jest podparty wyłącznie na lewarku hydraulicznym bez mechanicznej blokady!

Typowe błędy konstrukcyjne, których musisz unikać za wszelką cenę

Z mojego doświadczenia wiem, że pewne błędy powtarzają się nagminnie w projektach DIY. Unikaj ich za wszelką cenę:

• Słabe spawy: Niedostateczne przetopy, spawy punktowe zamiast ciągłych, brak oczyszczenia powierzchni przed spawaniem. To najczęstsza przyczyna awarii.
• Zbyt cienkie materiały: Używanie profili o zbyt małym przekroju lub zbyt cienkich ściankach. Pamiętaj, że stal musi wytrzymać nie tylko ciężar, ale i dynamiczne obciążenia.
• Niestabilna podstawa: Zbyt wąska podstawa podnośnika sprawi, że będzie on chwiejny i podatny na przewrócenie. Zawsze dąż do szerokiego rozstawu.
• Brak mechanicznej blokady: To, co już wielokrotnie podkreślałem praca bez blokady to igranie z ogniem.
• Brak zabezpieczenia antykorozyjnego: Goła stal szybko rdzewieje, osłabiając konstrukcję.

Stabilizacja motocykla na podnośniku najlepsze praktyki

Inspiracje i modyfikacje: Ulepsz swój podnośnik

Po zbudowaniu podstawowej wersji podnośnika, możesz pomyśleć o jego ulepszeniu. W końcu to projekt DIY, więc masz pełną swobodę modyfikacji! Oto kilka pomysłów, które moim zdaniem znacząco zwiększają funkcjonalność:

Dodatkowe uchwyty na koła dla większej stabilności

Jeśli Twój motocykl ma tendencję do "bujania się" na platformie, rozważ dodanie specjalnych uchwytów lub klinów, które będą stabilizować koła. Mogą to być proste kątowniki przyspawane do platformy, tworzące "kieszenie", w które wjeżdża koło, lub bardziej zaawansowane zaciski. Zwiększy to stabilność motocykla, zwłaszcza podczas intensywnych prac.

Zintegrowana kuweta na olej i narzędzia

Podczas serwisowania motocykla zawsze coś kapie, a narzędzia lubią się gubić. Świetnym pomysłem jest wbudowanie pod platformą zintegrowanej kuwety na zużyty olej lub małych półek na narzędzia. Możesz wykorzystać do tego kawałek blachy, tworząc prostą, szczelną skrzynkę. To nie tylko ułatwi utrzymanie porządku, ale także zapobiegnie zabrudzeniu podłogi w garażu.

Przeczytaj również: Kask motocyklowy do 1500 zł: Ranking i porady eksperta (ECE 22.06)

Wyjmowany element platformy genialne ułatwienie przy demontażu koła

To rozwiązanie, które osobiście bardzo cenię. Jak już wcześniej wspomniałem, wykonanie wyjmowanego fragmentu platformy pod tylnym kołem to ogromne ułatwienie. Dzięki temu, aby zdemontować tylne koło, nie musisz ściągać całego motocykla z podnośnika. Wystarczy wyjąć ten jeden element, a koło swobodnie opadnie. To oszczędność czasu i wysiłku, która naprawdę zmienia komfort pracy.
