Podnośnik motocyklowy DIY: Jak zbudować i zaoszczędzić 1000 zł?

Ten artykuł to kompleksowy przewodnik po samodzielnej budowie podnośnika motocyklowego, stworzony z myślą o majsterkowiczach szukających praktycznych instrukcji. Odpowiadam w nim na najczęściej zadawane pytania, dostarczając szczegółowych porad dotyczących wyboru materiałów, szacunkowych kosztów, a przede wszystkim kluczowych kwestii bezpieczeństwa, które są absolutnym priorytetem przy tego typu projektach.

Samodzielny podnośnik motocyklowy: czy warto go zbudować?

Decyzja o samodzielnej budowie podnośnika motocyklowego to kwestia, którą wielu z nas rozważa. Z mojego doświadczenia wynika, że jest to projekt, który może przynieść znaczące oszczędności finansowe. Szacunkowy koszt wykonania podnośnika nożycowego w warunkach domowych waha się od 600 zł do 1500 zł. Dla porównania, ceny gotowych, fabrycznych podnośników o podobnych parametrach często zaczynają się od 1500-2000 zł i mogą sięgać kilku tysięcy złotych za bardziej zaawansowane modele. Największy wpływ na finalną cenę DIY mają koszty stali (profile, blacha), siłownika hydraulicznego oraz ewentualnych usług spawalniczych, jeśli nie posiadamy własnego sprzętu czy umiejętności.

Poza aspektem ekonomicznym, samodzielna budowa to również ogromna satysfakcja z wykonania czegoś własnymi rękami. Możliwość dopasowania konstrukcji do indywidualnych potrzeb, wymiarów garażu czy konkretnego motocykla jest nieoceniona. Muszę jednak podkreślić, że projekt ten wiąże się z potencjalnymi ryzykami, zwłaszcza w kontekście bezpieczeństwa. Precyzja wykonania, jakość spawów i odpowiednie zaprojektowanie blokad bezpieczeństwa to absolutne minimum. Podnośnik własnej roboty, choć wystarczający do większości zastosowań domowych i serwisowych, nie będzie posiadał certyfikacji ani tak wysokiej precyzji, jak profesjonalne rozwiązania. Mimo to, dla świadomego majsterkowicza, który stawia na solidność i bezpieczeństwo, jest to projekt jak najbardziej opłacalny i warty uwagi.

Projekt podnośnika: wybierz najlepszą konstrukcję do swojego garażu

Kiedy decydujemy się na budowę podnośnika, pierwszym krokiem jest wybór odpowiedniej konstrukcji. Z mojego doświadczenia wynika, że podnośnik nożycowy jest najczęściej wybieranym typem przez majsterkowiczów, i to z dobrych powodów. Jego mechanizm działania, oparty na systemie dźwigni nożycowych, pozwala na stabilne i kontrolowane podnoszenie ciężkich ładunków, a jednocześnie jest stosunkowo prosty w budowie. Zazwyczaj wykorzystuje się w nim siłownik hydrauliczny, co zapewnia płynne i efektywne podnoszenie.

Alternatywą, choć rzadziej spotykaną w DIY, jest podnośnik na śrubie trapezowej. Jest on wolniejszy, ale oferuje bardzo dużą precyzję i stabilność, co może być zaletą przy bardzo delikatnych pracach. Jeśli jednak szukamy czegoś prostszego i tańszego, warto rozważyć dedykowane stojaki motocyklowe (na przód lub tył) lub najazdy serwisowe. Te rozwiązania są znacznie mniej uniwersalne i nie oferują takiej ergonomii pracy jak pełnoprawny podnośnik, ale do podstawowych czynności serwisowych mogą być wystarczające.

Materiały i narzędzia: co kupić, zanim zaczniesz budowę?

Zanim zabierzemy się do pracy, musimy skompletować odpowiednie materiały i narzędzia. To podstawa sukcesu i bezpieczeństwa całego przedsięwzięcia. Pamiętaj, że na jakości materiałów nie warto oszczędzać.

• Stal to podstawa: Do budowy ramy i mechanizmu nożycowego podnośnika nożycowego będziemy potrzebować przede wszystkim zamkniętych profili stalowych. Z mojego doświadczenia wynika, że idealne będą profile o grubości ścianki minimum 3 mm, co zapewni odpowiednią sztywność i wytrzymałość konstrukcji. Najpopularniejsze wymiary to 40x40x3 mm, 50x30x3 mm lub 60x40x3 mm. Blat roboczy, czyli platforma, na której będzie stał motocykl, powinien być wykonany z blachy ryflowanej o grubości 3-4 mm. Ryflowanie zapobiega ślizganiu się kół motocykla.
• Serce podnośnika: Kluczowym elementem jest siłownik hydrauliczny. Najczęściej adaptuje się do tego celu siłowniki z tanich podnośników samochodowych typu "żaba" o udźwigu 2-3 tony. Przy wyborze zwróć uwagę na jego skok musi być wystarczający, aby podnieść platformę na pożądaną wysokość. Ważna jest również ogólna wytrzymałość i jakość wykonania siłownika.
• Niezbędne drobiazgi: Nie zapomnij o mniejszych, ale równie ważnych elementach. Będą to stalowe pręty na osie (np. o średnicy 20-25 mm), które posłużą do połączenia ramion nożycowych. Przyda się również komplet kółek (często poliamidowych) umożliwiających przesuwanie podnośnika po garażu. Do tego dochodzą różnego rodzaju śruby, nakrętki i podkładki, które muszą być odpowiednio wytrzymałe.
• Narzędzia, bez których nie zaczniesz: Do pracy z metalem niezbędne będą podstawowe narzędzia warsztatowe. Absolutne minimum to spawarka (najlepiej migomat), szlifierka kątowa z tarczami do cięcia i szlifowania, a także wiertarka z wiertłami do metalu. Przyda się również miarka, kątownik, marker do metalu oraz oczywiście środki ochrony osobistej: rękawice, okulary ochronne i maska spawalnicza.

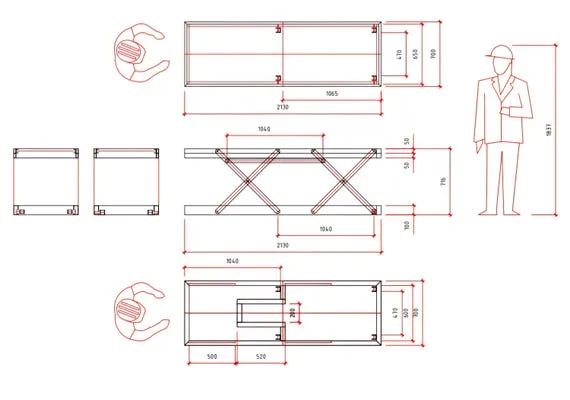

Budowa podnośnika nożycowego DIY: szczegółowa instrukcja

Przejdźmy teraz do konkretów, czyli do samej budowy. Pamiętaj, że każdy etap wymaga precyzji i dbałości o szczegóły.

1. Cięcie i przygotowanie profili stalowych: To fundament całej konstrukcji. Wszystkie elementy stalowe muszą być precyzyjnie docięte zgodnie z wcześniej przygotowanym szkicem. Użyj szlifierki kątowej z odpowiednią tarczą. Po cięciu, konieczne jest gratowanie i fazowanie krawędzi. Usunięcie ostrych krawędzi nie tylko poprawia estetykę, ale przede wszystkim jest kluczowe dla jakości spawów i bezpieczeństwa podczas montażu. Czyste i dobrze przygotowane krawędzie zapewniają mocniejsze i trwalsze połączenia.
2. Spawanie ramy i mechanizmu nożycowego: Ten etap jest najbardziej krytyczny pod względem wytrzymałości. Rama główna podnośnika oraz ramiona mechanizmu nożycowego muszą być spawane solidnie i z dużą precyzją. Jeśli nie masz doświadczenia w spawaniu, rozważ zlecenie tej części pracy doświadczonemu spawaczowi. Pamiętaj o podstawowych zasadach: odpowiednie przygotowanie powierzchni, właściwy prąd spawania i technika. Spawy muszą być pełne, bez pęknięć i niedopaleń, aby zapewnić maksymalną wytrzymałość konstrukcji.
3. Montaż siłownika hydraulicznego: Siłownik hydrauliczny to serce podnośnika, dlatego jego montaż musi być przemyślany. Należy go prawidłowo umiejscowić i zamocować w taki sposób, aby zapewnić optymalne działanie mechanizmu podnoszenia. Zazwyczaj siłownik montuje się w dolnej części ramy, a jego tłoczysko jest połączone z jednym z ramion nożycowych. Upewnij się, że punkty mocowania są wystarczająco mocne i nie będą się uginać pod obciążeniem. Prawidłowe zamocowanie siłownika gwarantuje stabilność i płynność pracy podnośnika.

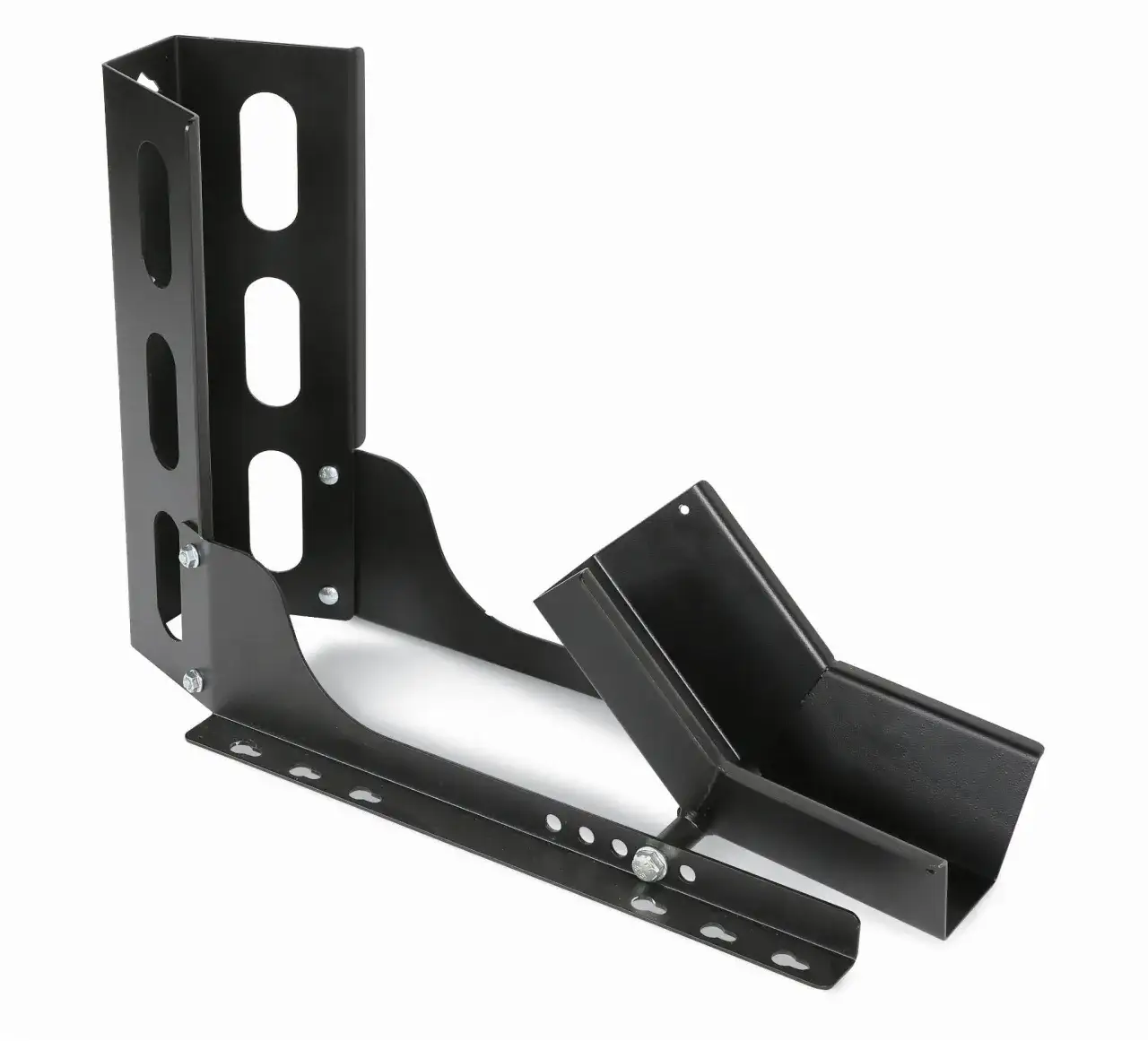

4. Instalacja platformy roboczej i uchwytu na przednie koło: Na koniec przychodzi czas na montaż blatu roboczego, czyli blachy ryflowanej. Blachę należy solidnie przymocować do górnej ramy podnośnika, najlepiej za pomocą spawów lub mocnych śrub, aby zapewnić stabilną i bezpieczną powierzchnię dla motocykla. Dodatkowo, gorąco polecam instalację uchwytu na przednie koło. Taki uchwyt, często regulowany, znacząco zwiększa bezpieczeństwo motocykla na podnośniku, zapobiegając jego przewróceniu się podczas prac serwisowych.

Bezpieczeństwo przede wszystkim: niezawodna blokada Twojego podnośnika

Chciałbym to podkreślić z całą mocą: bezpieczeństwo jest absolutnie najważniejsze przy budowie i użytkowaniu podnośnika motocyklowego. Niezależnie od tego, jak solidnie wykonasz ramę czy spawy, mechaniczna blokada bezpieczeństwa jest elementem, którego nie wolno pominąć. Dlaczego? Ponieważ siłownik hydrauliczny, nawet ten najlepszy, może ulec awarii może puścić uszczelka, może pęknąć przewód. W takiej sytuacji, bez mechanicznej blokady, podnośnik wraz z motocyklem gwałtownie opadnie, stwarzając ogromne zagrożenie dla Ciebie i sprzętu. Blokada uniemożliwia samoczynne opadnięcie podnośnika, zapewniając stabilne podparcie w podniesionej pozycji.

• Najprostsze i najskuteczniejsze rozwiązania: Nie musimy wymyślać koła na nowo. Najprostsze i zarazem najskuteczniejsze rozwiązania mechanicznych blokad to bolce, zapadki lub listwy zębate.
  • Bolce: System bolców polega na wierceniu otworów w ramie podnośnika na różnych wysokościach. Po podniesieniu podnośnika na żądaną wysokość, wsuwamy stalowy bolec przez otwory w ramie i w odpowiednim elemencie mechanizmu nożycowego. To proste, ale bardzo skuteczne.
  • Zapadki: Zapadki działają na zasadzie blokowania się w specjalnych wycięciach lub otworach, automatycznie zabezpieczając podnośnik po osiągnięciu określonej wysokości.
  • Listwy zębate: Bardziej zaawansowane, ale równie skuteczne, to listwy zębate z blokującym się mechanizmem, podobnym do tego w profesjonalnych podnośnikach.
  Ważne, aby blokada była łatwa w obsłudze, ale jednocześnie niemożliwa do przypadkowego zwolnienia. Upewnij się, że materiał, z którego wykonana jest blokada, jest równie wytrzymały, co reszta konstrukcji.
• Testy obciążeniowe i pierwsze uruchomienie: Zanim postawisz swój cenny motocykl na nowo zbudowanym podnośniku, koniecznie przeprowadź testy obciążeniowe. Zacznij od niewielkiego obciążenia, stopniowo je zwiększając. Możesz użyć worków z piaskiem, ciężarków lub innych przedmiotów o znanej wadze. Podnośnik powinien być podnoszony i opuszczany wielokrotnie, a mechaniczna blokada testowana na każdej wysokości. Dokładnie obserwuj całą konstrukcję czy nie ma żadnych odkształceń, pęknięć, czy siłownik działa płynnie. Sprawdź wszystkie spawy, połączenia śrubowe i działanie blokady. Dopiero gdy masz absolutną pewność co do stabilności i wytrzymałości, możesz bezpiecznie używać podnośnika do swojego motocykla.

Przeczytaj również: Olej do amortyzatorów motocykla: Jak dobrać dla Twojej jazdy?

Wykończenie i konserwacja: jak dbać o podnośnik DIY?

Po zakończeniu budowy i pomyślnym przejściu testów obciążeniowych, warto zadbać o odpowiednie wykończenie i regularną konserwację podnośnika. To nie tylko kwestia estetyki, ale przede wszystkim trwałości i bezpieczeństwa.

• Malowanie konstrukcji: Stal, choć wytrzymała, jest podatna na korozję. Aby zabezpieczyć podnośnik przed rdzą i zapewnić mu długie życie, konieczne jest odpowiednie malowanie. Zawsze radzę zacząć od dokładnego oczyszczenia powierzchni z wszelkich zanieczyszczeń, rdzy i resztek spawalniczych. Następnie nałóż podkład antykorozyjny, który zapewni dobrą przyczepność i ochronę. Po wyschnięciu podkładu, można nałożyć dwie warstwy farby nawierzchniowej. Wybierz farbę przeznaczoną do metalu, odporną na uszkodzenia mechaniczne i warunki panujące w garażu.
• Regularne przeglądy: Podnośnik DIY, tak jak każde urządzenie mechaniczne, wymaga regularnej kontroli. Z mojego doświadczenia wynika, że przynajmniej raz na kilka miesięcy (lub częściej, jeśli intensywnie go używasz) powinieneś przeprowadzić dokładny przegląd.
  • Sprawdź spawy: Szukaj wszelkich pęknięć, oznak zmęczenia materiału czy korozji w okolicach spawów.
  • Kontroluj siłownik hydrauliczny: Upewnij się, że nie ma wycieków oleju, a tłoczysko jest czyste i nasmarowane. W razie potrzeby uzupełnij poziom oleju hydraulicznego.
  • Sprawdź osie i połączenia: Upewnij się, że wszystkie osie i połączenia śrubowe są dokręcone i nie mają nadmiernych luzów. W razie potrzeby nasmaruj ruchome elementy.
  • Blokady bezpieczeństwa: Regularnie testuj działanie mechanicznej blokady bezpieczeństwa, upewniając się, że działa bez zarzutu.
  • Kółka: Sprawdź stan kółek czy nie są uszkodzone i czy swobodnie się obracają.
  Dbanie o podnośnik to inwestycja w jego długowieczność i, co najważniejsze, w Twoje bezpieczeństwo.
