Jak podłączyć uniwersalny licznik motocyklowy? Poradnik krok po kroku

Ten artykuł to kompleksowy przewodnik po samodzielnym podłączeniu uniwersalnego licznika motocyklowego. Dowiesz się, jak krok po kroku zamontować i skonfigurować nowy licznik, unikając typowych błędów i ciesząc się precyzyjnymi wskazaniami. Jako Ryszard Kowalczyk, z przyjemnością podzielę się z Wami moim doświadczeniem, abyście mogli sprawnie przeprowadzić tę modyfikację.

Nowoczesny wygląd i więcej funkcji w zasięgu ręki

Wymiana fabrycznego licznika na uniwersalny to jeden z tych zabiegów, który potrafi całkowicie odmienić wygląd motocykla. Często fabryczne zegary, choć funkcjonalne, bywają przestarzałe wizualnie. Uniwersalny licznik to nie tylko odświeżony, nowoczesny design, ale także dostęp do szerszego zakresu funkcji, które mogą znacząco poprawić komfort i bezpieczeństwo jazdy. Standardowo, takie liczniki oferują wskaźnik obrotów, precyzyjny prędkościomierz, licznik przebiegu (zarówno całkowitego, jak i dziennego), zegarek, a często także wyświetlacz biegów. Nie zapominajmy o kontrolkach kierunkowskazy, światła drogowe, luz, rezerwa paliwa czy kontrolka awarii silnika to elementy, które są kluczowe dla prawidłowego funkcjonowania maszyny i bezpieczeństwa na drodze.

Zanim zaczniesz: Co znajdziesz w zestawie z nowym licznikiem?

Zanim zabierzemy się do pracy, warto dokładnie sprawdzić zawartość zestawu, który kupiliśmy. Z mojego doświadczenia wynika, że typowy zestaw uniwersalnego licznika motocyklowego powinien zawierać:

• Wyświetlacz licznika: To serce całego systemu, zazwyczaj cyfrowy, oferujący szereg wskazań.
• Przejściówka do podłączenia: Wiązka przewodów z odpowiednią kostką, która ułatwia integrację z instalacją motocykla.
• Czujnik prędkości z przewodem i magnesem: Niezbędny do pomiaru prędkości, montowany przy kole.
• Instrukcja obsługi i montażu: To absolutna podstawa! Zawsze należy się do niej odnieść, ponieważ kolory przewodów i procedury konfiguracji mogą się różnić.
• Dodatkowe akcesoria (opcjonalnie): Niektóre zestawy mogą zawierać centymetr do precyzyjnego zmierzenia obwodu koła, co jest bardzo pomocne przy kalibracji.

Przygotowanie do montażu: Narzędzia i bezpieczne środowisko

Pamiętajcie, że dobrze przygotowane stanowisko pracy to połowa sukcesu. Zanim zaczniemy cokolwiek rozkręcać, upewnijmy się, że mamy wszystko pod ręką.

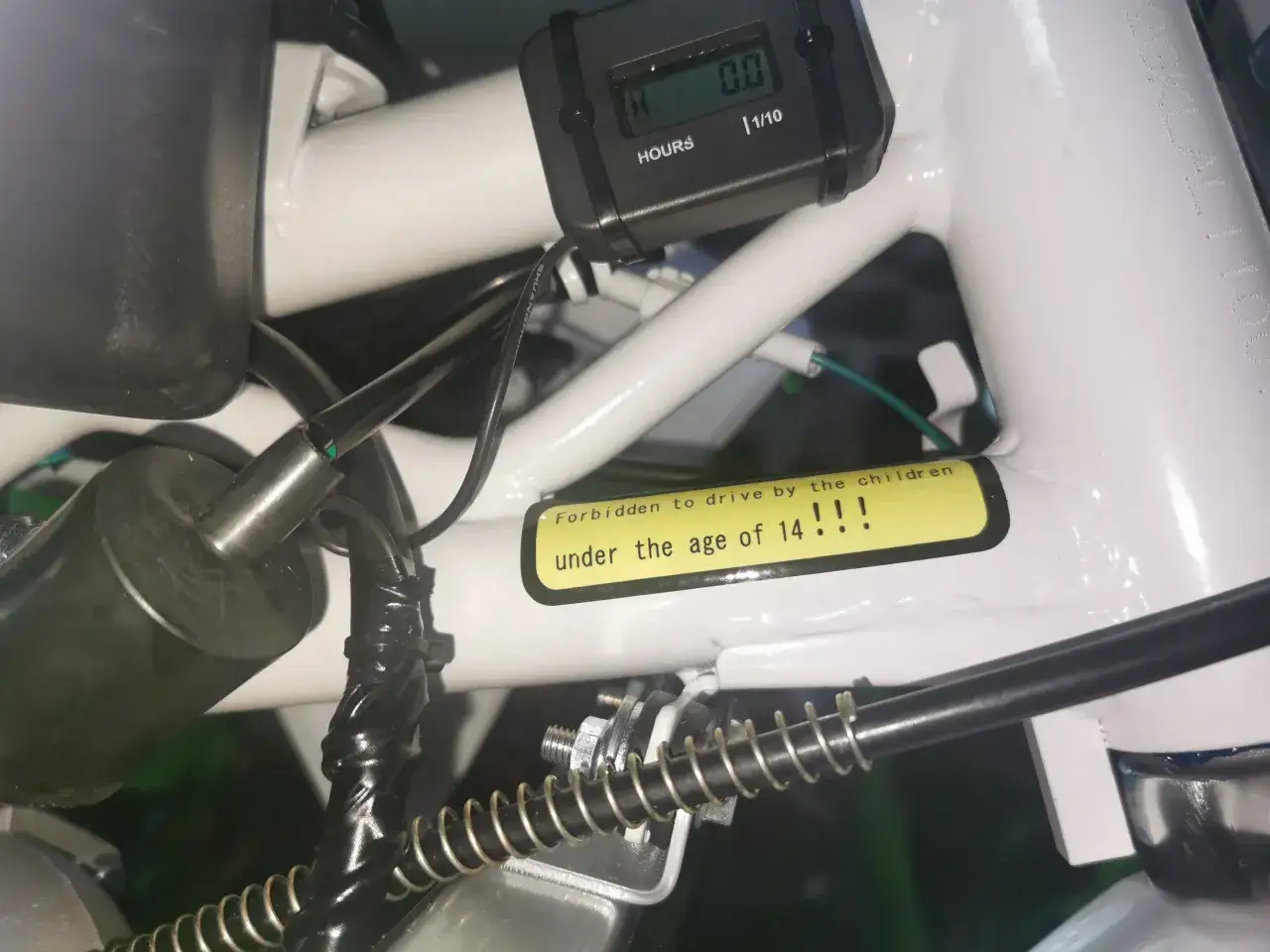

Niezbędnik każdego mechanika-amatora: Kompletna lista narzędzi

Do montażu uniwersalnego licznika motocyklowego nie potrzebujemy specjalistycznych narzędzi, ale kilka podstawowych pozycji jest absolutnie kluczowych. Oto moja lista:

• Zestaw wkrętaków: Płaskie i krzyżakowe, w różnych rozmiarach.
• Zestaw kluczy: Płaskie, nasadowe, imbusowe w zależności od śrub w Waszym motocyklu.
• Nożyce do kabli/ściągacz izolacji: Do precyzyjnego przygotowania przewodów.
• Taśma izolacyjna: Niezbędna do zabezpieczania połączeń.
• Multimetr: To absolutny must-have! Bez niego identyfikacja przewodów będzie wróżeniem z fusów. Pozwoli nam na weryfikację napięcia i ciągłości obwodów.
• Opcjonalnie lutownica i koszulki termokurczliwe: Jeśli chcecie wykonać połączenia na stałe, lutowanie jest najlepszym rozwiązaniem.
• Opaski zaciskowe (trytytki): Do estetycznego i bezpiecznego ułożenia kabli.

Jak przygotować motocykl do operacji wymiany licznika?

Bezpieczeństwo przede wszystkim! Zanim dotkniemy jakiegokolwiek przewodu, musimy zadbać o siebie i motocykl. Oto kroki przygotowawcze:

1. Odłącz akumulator: To najważniejszy krok. Odłączenie ujemnej klemy akumulatora zapobiegnie przypadkowym zwarciom i uszkodzeniu instalacji elektrycznej motocykla lub nowego licznika.
2. Zapewnij stabilne i dobrze oświetlone miejsce pracy: Upewnij się, że motocykl stoi stabilnie (np. na centralnej podstawce lub podnośniku), a Ty masz wystarczająco dużo światła, aby dokładnie widzieć wszystkie przewody.
3. Uzyskaj dostęp do wiązki elektrycznej: Będzie to wymagało demontażu niektórych elementów, takich jak owiewki, zbiornik paliwa czy reflektor, aby dostać się do głównej wiązki przewodów, do której podłączony jest stary licznik.

Rozszyfrowywanie instalacji: Jak zidentyfikować przewody?

To jest moment, w którym wielu mechaników-amatorów zaczyna się pocić. Ale spokojnie, z odpowiednim podejściem i narzędziami, poradzicie sobie z tym bez problemu. Pamiętajcie, że precyzja to klucz do sukcesu.

Zrozumienie schematu elektrycznego: Twój plan działania

Identyfikacja przewodów jest bez wątpienia najważniejszym etapem montażu. Nie ma tu miejsca na zgadywanie. Zawsze, ale to zawsze, w pierwszej kolejności odnieście się do instrukcji dołączonej do nowego licznika. Tam znajdziecie schemat podłączenia z opisem kolorów przewodów licznika. Następnie, poszukajcie schematu elektrycznego Waszego motocykla. Kolory przewodów mogą się znacząco różnić między producentami, a nawet modelami w obrębie jednej marki! Dokładne zrozumienie obu schematów jest absolutnie kluczowe dla uniknięcia błędów, które mogłyby uszkodzić licznik lub, co gorsza, instalację motocykla.

Uniwersalna ściągawka: Najczęstsze kolory przewodów i ich funkcje (zasilanie, masa, kontrolki)

Chociaż zawsze podkreślam, że należy weryfikować schematy, to jednak istnieją pewne standardy kolorystyczne, które mogą posłużyć jako punkt wyjścia. Pamiętajcie jednak, że to tylko "ściągawka" zawsze potwierdzajcie funkcje multimetrem!

Praktyczny test multimetrem: Jak mieć 100% pewności, który kabel jest który?

Multimetr to Wasz najlepszy przyjaciel w tym procesie. Oto jak go używać do precyzyjnej identyfikacji przewodów:

1. Sprawdzenie masy (-): Ustaw multimetr na tryb pomiaru ciągłości (brzęczyk) lub oporności. Jeden z przewodów multimetru podłącz do pewnego punktu masy na ramie motocykla, a drugim dotykaj podejrzanych czarnych przewodów. Przewód, który spowoduje sygnał dźwiękowy lub pokaże bardzo niski opór, to masa.
2. Zasilanie stałe (+): Podłącz ujemny przewód multimetru do masy motocykla. Ustaw multimetr na pomiar napięcia stałego (DCV, zakres 20V). Dodatnim przewodem dotykaj przewodów, które podejrzewasz o bycie zasilaniem stałym. Przewód, który pokaże napięcie około 12V (bez włączonej stacyjki), to zasilanie stałe.
3. Zasilanie po stacyjce (+): Po zidentyfikowaniu zasilania stałego, włącz stacyjkę. Teraz szukaj przewodu, który pokaże 12V tylko po włączeniu stacyjki. To jest zasilanie po stacyjce.
4. Sygnał obrotomierza: To często najtrudniejszy do znalezienia sygnał. Zazwyczaj pobiera się go z przewodu sygnałowego cewki zapłonowej. Włącz multimetr na pomiar napięcia zmiennego (ACV, zakres 200V lub auto). Uruchom silnik (na luzie, oczywiście!). Dotykaj przewodu sygnałowego cewki. Powinieneś zobaczyć zmienne napięcie, które będzie się zmieniać wraz ze wzrostem obrotów silnika.
5. Sygnały kontrolek: Dla kontrolek kierunkowskazów, świateł drogowych czy biegu jałowego, postępuj podobnie jak z zasilaniem po stacyjce. Podłącz multimetr (DCV) do masy i szukaj przewodu, na którym pojawi się 12V tylko w momencie włączenia danej funkcji (np. lewego kierunkowskazu).

Montaż licznika: Przewodnik krok po kroku

Kiedy już mamy zidentyfikowane wszystkie przewody, możemy przejść do fizycznego podłączenia. To etap, w którym zaczynamy widzieć efekty naszej pracy.

Podstawa działania: Podłączenie zasilania stałego i po stacyjce

Prawidłowe podłączenie zasilania to fundament działania każdego licznika. Musimy podłączyć trzy kluczowe przewody:

• Zasilanie stałe (+): Ten przewód (zazwyczaj czerwony) powinien być podłączony do źródła stałego napięcia 12V, które jest dostępne nawet po wyłączeniu stacyjki. Jest ono niezbędne do podtrzymywania pamięci licznika (np. przebiegu całkowitego, zegarka).
• Zasilanie po stacyjce (+): Ten przewód (kolor może się różnić, ale często jest to inny odcień czerwonego lub brązowy) podłączamy do źródła napięcia 12V, które pojawia się dopiero po przekręceniu kluczyka w stacyjce. To on zasila główną elektronikę licznika podczas jazdy.
• Masa (-): Przewód masowy (najczęściej czarny) podłączamy do pewnego punktu masy motocykla (np. do ramy lub do głównej wiązki masowej). Stabilne i bezpieczne połączenie masy jest krytyczne dla prawidłowego działania licznika i uniknięcia zakłóceń.

Upewnijcie się, że wszystkie połączenia są solidne i dobrze zaizolowane. Jeśli lutujecie, róbcie to starannie. Jeśli używacie szybkozłączek, wybierzcie te dobrej jakości.

Sygnały życiowe motocykla: Jak prawidłowo podpiąć obrotomierz?

Obrotomierz to jeden z najbardziej satysfakcjonujących wskaźników. Aby działał prawidłowo, musimy podłączyć go do odpowiedniego sygnału.

Najczęściej sygnał do obrotomierza pobiera się z przewodu sygnałowego cewki zapłonowej. W motocyklach z jedną cewką na cylinder, wybieramy przewód, który nie jest zasilaniem cewki, ale tym, który idzie do modułu zapłonowego lub ECU. W niektórych motocyklach, szczególnie tych z układem wtryskowym, sygnał obrotomierza można pobrać bezpośrednio z komputera ECU. Z mojego doświadczenia wynika, że to często bywa pewniejszym i stabilniejszym rozwiązaniem, jeśli instrukcja licznika to dopuszcza i wiecie, który pin w ECU za to odpowiada. Pamiętajcie, aby zawsze sprawdzić instrukcję licznika, która często podaje, czy sygnał powinien być podłączony do "minusowej" strony cewki, czy do specjalnego wyjścia sygnałowego.

Kluczowy element: Montaż czujnika prędkości i magnesu na kole

Bez prawidłowo zamontowanego czujnika prędkości, licznik nie będzie w stanie pokazać, jak szybko jedziecie. To dość prosty, ale wymagający precyzji etap.

1. Wybór miejsca montażu czujnika: Czujnik prędkości montuje się zazwyczaj w pobliżu przedniego koła. Najczęstsze miejsca to mocowanie zacisku hamulcowego, widelec lub specjalny uchwyt na osi koła. Wybierzcie miejsce, które jest stabilne i pozwoli na łatwe poprowadzenie przewodu.
2. Montaż magnesu: Magnes, który będzie aktywował czujnik, montuje się na tarczy hamulcowej lub samej feldze. Upewnijcie się, że jest on solidnie przymocowany i nie będzie przeszkadzał w pracy żadnych ruchomych elementów.
3. Zachowanie odpowiedniej odległości: To krytyczny punkt! Między magnesem a czujnikiem należy zachować niewielką, stałą odległość zazwyczaj jest to 1-5 mm. Zbyt duża odległość spowoduje brak odczytu, zbyt mała może doprowadzić do kolizji i uszkodzenia. Sprawdźcie to dokładnie, obracając kołem.
4. Poprowadzenie przewodu: Przewód od czujnika poprowadźcie wzdłuż przewodów hamulcowych lub innych wiązek, zabezpieczając go opaskami zaciskowymi, aby nie plątał się i nie narażał na przetarcia.

Bezpieczeństwo przede wszystkim: Podłączanie kontrolek kierunkowskazów, świateł i biegu jałowego

Kontrolki to Wasze oczy na stan motocykla. Ich prawidłowe podłączenie jest niezbędne dla bezpieczeństwa i zgodności z przepisami. Proces jest podobny dla wszystkich kontrolek:

Należy zidentyfikować odpowiedni przewód w instalacji motocykla, który aktywuje daną kontrolkę (np. przewód zasilający żarówkę lewego kierunkowskazu, przewód od czujnika biegu jałowego). Następnie podłączamy do niego odpowiadający mu przewód z wiązki licznika. Pamiętajcie, że niektóre kontrolki (jak np. kierunkowskazy) mogą wymagać diod prostowniczych, aby sygnały z lewego i prawego kierunkowskazu nie "mieszały się" ze sobą, jeśli licznik ma tylko jedną kontrolkę dla obu. Zawsze sprawdzajcie schemat licznika i motocykla, aby upewnić się, że podłączacie kontrolki do właściwych sygnałów.

Pierwsze uruchomienie i precyzyjna konfiguracja

Gdy wszystkie przewody są już podłączone, czas na najważniejsze pierwsze uruchomienie i kalibrację. To tutaj decydujemy o dokładności wskazań.

Najważniejszy parametr: Jak zmierzyć i wprowadzić obwód koła?

Precyzyjne zmierzenie obwodu przedniego koła jest absolutnie kluczowe dla dokładności wskazań prędkościomierza. Błąd w tym pomiarze przełoży się bezpośrednio na błędne wskazania prędkości i przebiegu. Oto prosta i skuteczna metoda:

1. Oznacz punkt początkowy: Postawcie motocykl na równym podłożu. Zaznaczcie punkt na oponie przedniego koła (np. kredą) oraz odpowiadający mu punkt na podłożu.
2. Przejedźcie jedno pełne okrążenie: Przepchnijcie motocykl do przodu tak, aby koło wykonało dokładnie jeden pełny obrót, aż zaznaczony punkt na oponie ponownie dotknie podłoża.
3. Zmierzcie odległość: Zmierzcie odległość między dwoma punktami na podłożu (początkowym i końcowym) w milimetrach. To jest Wasz obwód koła.
4. Wprowadźcie wartość do licznika: Postępując zgodnie z instrukcją licznika, wejdźcie w tryb konfiguracji i wprowadźcie zmierzoną wartość obwodu koła (np. 1980 mm dla koła 17 cali).

Dopasowanie do silnika: Ustawienie liczby cylindrów i typu zapłonu (2T/4T)

Dla prawidłowego działania obrotomierza, licznik musi "wiedzieć", z jakim silnikiem ma do czynienia. Konfiguracja liczby cylindrów (np. 1, 2, 4) oraz typu silnika (dwusuwowy 2T / czterosuwowy 4T) jest niezbędna. Te ustawienia informują licznik, ile impulsów z cewki zapłonowej odpowiada jednemu obrotowi wału korbowego. Jeśli ustawicie to źle, obrotomierz będzie pokazywał zawyżone lub zaniżone wartości, albo w ogóle nie będzie działał. Zawsze sprawdźcie w instrukcji licznika, jak prawidłowo ustawić te parametry dla Waszego motocykla.

Personalizacja ustawień: Konfiguracja zegarka, jednostek i podświetlenia

Poza kluczowymi parametrami, większość uniwersalnych liczników oferuje szereg opcji personalizacji. Możecie ustawić aktualny czas, wybrać jednostki prędkości (km/h lub mph) oraz dostosować intensywność podświetlenia, co jest szczególnie przydatne w nocy. Poświęćcie chwilę na zapoznanie się z menu ustawień, aby w pełni wykorzystać potencjał nowego licznika.

Rozwiązywanie problemów: Gdy licznik nie działa jak powinien

Nawet przy największej staranności, czasem coś pójdzie nie tak. Nie martwcie się, większość problemów jest łatwa do zdiagnozowania i naprawienia. Oto najczęstsze scenariusze, z którymi się spotykam.

Prędkościomierz oszukuje? Sprawdź kalibrację i montaż czujnika

Jeśli prędkościomierz pokazuje błędne wartości za dużo lub za mało najczęściej problem leży w kalibracji lub montażu czujnika. Z mojego doświadczenia wynika, że to najczęstsza bolączka.

• Nieprawidłowa kalibracja obwodu koła: Sprawdźcie ponownie, czy zmierzony i wprowadzony obwód koła jest dokładny. Nawet kilka milimetrów różnicy może wpłynąć na wskazania.
• Błędny montaż czujnika prędkości: Upewnijcie się, że czujnik jest stabilnie zamocowany i skierowany prostopadle do magnesu.
• Zbyt duża odległość między czujnikiem a magnesem: Sprawdźcie szczelinę. Jeśli jest zbyt duża (powyżej 5 mm), czujnik może nie "widzieć" magnesu.
• Uszkodzony czujnik lub magnes: W rzadkich przypadkach, czujnik lub magnes mogą być uszkodzone. Można to sprawdzić, podłączając czujnik do multimetru i obserwując, czy generuje impulsy przy przejściu magnesu.

Wskazówka obrotomierza wariuje lub leży bez ruchu? Znajdź właściwy sygnał

Problemy z obrotomierzem są równie częste, co te z prędkościomierzem. Niestabilne wskazania, brak reakcji lub błędne odczyty to sygnał, że coś jest nie tak z sygnałem lub konfiguracją.

• Nieprawidłowy przewód sygnałowy: Upewnijcie się, że podłączyliście obrotomierz do właściwego przewodu sygnałowego cewki zapłonowej, a nie do zasilania cewki. Czasem trzeba poeksperymentować z różnymi przewodami, jeśli schemat nie jest jasny.
• Niewłaściwa konfiguracja liczby cylindrów/typu silnika: Sprawdźcie w ustawieniach licznika, czy prawidłowo ustawiliście liczbę cylindrów oraz typ silnika (2T/4T). To ma ogromny wpływ na interpretację sygnału.
• Zakłócenia elektryczne: Czasem sygnał obrotomierza może być zakłócany przez inne elementy instalacji. Spróbujcie poprowadzić przewód sygnałowy z dala od przewodów wysokiego napięcia.

Licznik gaśnie lub się resetuje? Diagnoza problemów z zasilaniem

Jeśli licznik miga, resetuje się, traci ustawienia lub w ogóle nie reaguje, to niemal na pewno problem leży w zasilaniu. To typowy objaw niestabilnego prądu.

• Niestabilne napięcie w instalacji motocykla: Sprawdźcie napięcie na akumulatorze przy wyłączonym i włączonym silniku. Jeśli jest niestabilne lub zbyt niskie, problem może leżeć w regulatorze napięcia motocykla.
• Słabe podłączenie masy lub zasilania: Dokładnie sprawdźcie wszystkie połączenia zasilające i masowe. Luźne styki, zaśniedziałe przewody lub słabe lutowania mogą powodować przerwy w dostawie prądu. Użyjcie multimetru do sprawdzenia ciągłości.
• Przepalony bezpiecznik: Sprawdźcie bezpieczniki w instalacji motocykla, zwłaszcza te odpowiedzialne za zasilanie licznika lub ogólnie za elektronikę.
• Brak zasilania stałego: Jeśli licznik resetuje się po wyłączeniu stacyjki, prawdopodobnie nie ma stałego zasilania podtrzymującego pamięć. Upewnijcie się, że przewód zasilania stałego jest prawidłowo podłączony.

Testy drogowe i ostateczne szlify

Gdy już wszystko wydaje się działać, nie ma nic lepszego niż jazda próbna. To ostateczny sprawdzian naszej pracy.

Jazda próbna: Jak zweryfikować dokładność wskazań przy użyciu GPS?

Po zakończeniu montażu i kalibracji, jazda próbna jest absolutnie niezbędna. Nie tylko sprawdzicie, czy wszystkie funkcje działają, ale także zweryfikujecie dokładność wskazań. Moja ulubiona metoda to porównanie wskazań prędkościomierza z danymi z aplikacji GPS w telefonie (np. Google Maps, Waze, czy dedykowane aplikacje do pomiaru prędkości). GPS jest bardzo precyzyjny i pozwoli Wam na precyzyjne dostrojenie ustawień obwodu koła w liczniku, jeśli zajdzie taka potrzeba. Wykonajcie kilka przejazdów z różnymi prędkościami, aby upewnić się, że wskazania są spójne.

Przeczytaj również: Kamera na kask motocyklowy: Wybierz idealną i uniknij mandatu!

Ostatnie szlify: Zabezpieczenie przewodów i estetyczne wykończenie instalacji

Na koniec, nie zapomnijcie o estetyce i bezpieczeństwie. Zabezpieczenie wszystkich przewodów jest równie ważne, jak ich prawidłowe podłączenie. Użyjcie taśmy izolacyjnej, opasek zaciskowych lub koszulek termokurczliwych, aby wszystkie połączenia były solidnie zaizolowane i chronione przed wilgocią, przetarciami i wibracjami. Schludne ułożenie kabli nie tylko poprawia wygląd, ale przede wszystkim zapobiega zwarciom i uszkodzeniom, zapewniając długotrwałe oraz niezawodne działanie Waszego nowego licznika. Pamiętajcie, że dobrze wykonana praca to taka, która jest nie tylko funkcjonalna, ale i bezpieczna.
