Jak rozebrać amortyzator motocyklowy? Poradnik krok po kroku

Samodzielny demontaż amortyzatora motocyklowego może wydawać się skomplikowany, ale z odpowiednim przygotowaniem i precyzją jest to zadanie w zasięgu ręki wielu pasjonatów. W tym kompleksowym poradniku pokażę Ci krok po kroku, jak bezpiecznie i skutecznie rozebrać amortyzator, co pozwoli Ci zaoszczędzić na kosztach serwisu i lepiej zrozumieć mechanikę Twojego motocykla.

Czy Twój motocykl woła o pomoc? Sygnały, że amortyzator wymaga uwagi

Warto również zwrócić uwagę na interwały serwisowe, które różnią się w zależności od typu motocykla i sposobu jego użytkowania:

• Motocykle drogowe (standardowe zawieszenie): Zalecam serwis co 25-30 tys. km.
• Motocykle sportowe (użytkowane na torze): Interwał skraca się do jednego sezonu, czyli około 15-20 tys. km.
• Motocykle terenowe (enduro, cross): Serwis przedniego zawieszenia powinien odbywać się co 40-50 motogodzin, natomiast tylnego co około 100 motogodzin.

Zanim chwycisz za klucze: Niezbędne przygotowanie do rozebrania amortyzatora

Zanim w ogóle pomyślisz o demontażu amortyzatora, musisz się odpowiednio przygotować. To nie jest praca, którą można wykonać "na kolanie" bez odpowiednich narzędzi. Brak właściwego wyposażenia nie tylko utrudni zadanie, ale może też doprowadzić do uszkodzenia komponentów lub, co gorsza, do wypadku. Przede wszystkim, bezpieczeństwo jest kluczowe. Upewnij się, że motocykl jest stabilnie unieruchomiony, najlepiej na solidnym podnośniku motocyklowym, tak aby koła nie dotykały podłoża. To zapewni bezpieczeństwo Tobie i stabilność motocyklowi podczas pracy.

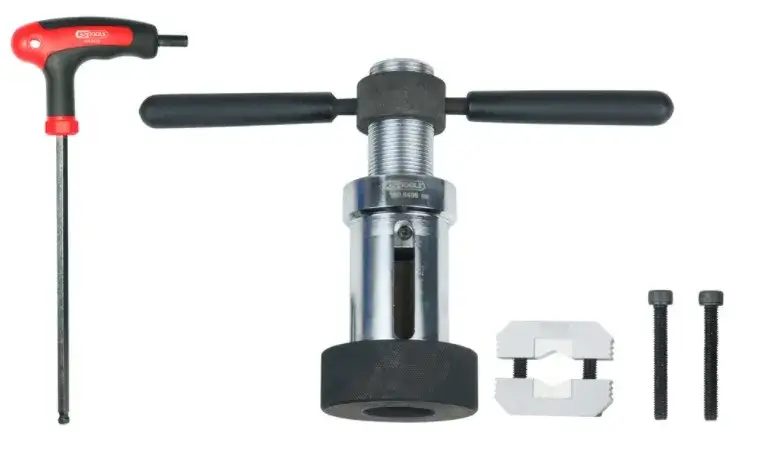

Oto lista niezbędnych narzędzi, które powinieneś mieć pod ręką:

• Zestaw kluczy i nasadek (metrycznych i/lub calowych, w zależności od motocykla).
• Klucz dynamometryczny absolutnie niezbędny do prawidłowego montażu, aby dokręcić śruby z odpowiednim momentem obrotowym.
• Podnośnik motocyklowy lub solidne stojaki pod ramę.
• Ściągacz do sprężyn specjalistyczne narzędzie, bez którego bezpieczny demontaż sprężyny jest praktycznie niemożliwy.
• Śrubokręty (płaskie i krzyżakowe).
• Szczypce do pierścieni Segera (zewnętrzne i wewnętrzne).
• Młotek gumowy lub plastikowy.
• Pojemniki na stary olej i na drobne części.
• Czyściwo techniczne i odtłuszczacz.
• W przypadku niektórych modeli (zwłaszcza tylnych amortyzatorów) mogą być potrzebne narzędzia do napełniania azotem i pompa próżniowa do odpowietrzania.
• Dedykowane klucze do konkretnych typów zawieszeń (np. WP, Kayaba, Showa) mogą znacząco ułatwić pracę.

Rozbieramy przedni amortyzator (widelec teleskopowy) instrukcja krok po kroku

Demontaż przedniego amortyzatora, czyli popularnego widelca teleskopowego, wymaga precyzji i cierpliwości. Pamiętaj, że każdy krok ma znaczenie dla bezpieczeństwa i prawidłowego działania zawieszenia po złożeniu. Oto szczegółowa instrukcja, jak to zrobić:

1. Uniesienie motocykla i demontaż koła: Najpierw stabilnie unieś motocykl na podnośniku, tak aby przednie koło swobodnie wisiało w powietrzu. Następnie odkręć oś koła i zdemontuj je. Pamiętaj, aby zachować wszystkie tulejki dystansowe.

2. Demontaż zacisków hamulcowych i błotnika: Odkręć śruby mocujące zaciski hamulcowe i ostrożnie zdejmij je z tarcz, nie odłączając przewodów hamulcowych. Zawieś zaciski na ramie motocykla za pomocą drutu lub opaski, aby nie obciążać przewodów. Następnie zdemontuj przedni błotnik.

3. Luzowanie śrub na półkach: Poluzuj śruby mocujące lagi amortyzatora w górnej i dolnej półce zawieszenia. Zazwyczaj są to po dwie śruby na każdą lagę. Nie odkręcaj ich całkowicie, wystarczy je poluzować, aby lagi mogły się swobodnie wysunąć.

4. Wysunięcie lag: Ostrożnie wysuń lagi amortyzatora z półek. Jeśli stawiają opór, delikatnie obracaj nimi, jednocześnie pociągając w dół. Uważaj, aby nie uszkodzić powierzchni lag.

5. Odkręcenie korka górnego i poluzowanie kontry: Po zdjęciu lag z motocykla, umieść je w imadle (zabezpiecz szczęki imadła miękkim materiałem, aby nie porysować lag). Odkręć delikatnie korek górny amortyzatora. W wielu konstrukcjach pod korkiem znajduje się kontra, którą należy poluzować przed całkowitym odkręceniem korka.

6. Bezpieczne użycie ściągacza do sprężyn i demontaż sprężyny: To jeden z kluczowych i potencjalnie niebezpiecznych etapów. Sprężyna amortyzatora jest pod dużym napięciem. Użyj specjalistycznego ściągacza do sprężyn, aby ją skompresować. Po ściśnięciu sprężyny, ostrożnie zdejmij zabezpieczenie (zazwyczaj pierścień Segera) i powoli zwolnij napięcie sprężyny. Następnie wyjmij sprężynę wraz z podkładkami i tuleją dystansową.

7. Wylanie starego oleju: Odwróć lagę do góry dnem nad pojemnikiem na zużyty olej. Pompuj kilkukrotnie rurą wewnętrzną, aby wypompować cały stary olej. Zwróć uwagę na jego kolor i konsystencję czarny, gęsty olej z opiłkami metalu to sygnał dużego zużycia.

8. Demontaż wewnętrznych komponentów: Po wylaniu oleju, możesz przystąpić do demontażu wewnętrznych elementów. Będą to zazwyczaj: śruba mocująca tłumik od spodu lagi, a następnie pierścień zabezpieczający (Segera), podkładka i uszczelniacz przeciwpyłowy. Następnie, używając specjalnego narzędzia lub ostrożnie, pociągnij rurę wewnętrzną, aby "wybić" uszczelniacz olejowy i panewki ślizgowe. Pamiętaj o kolejności demontowanych elementów.

9. Inspekcja i czyszczenie: Dokładnie oczyść wszystkie zdemontowane elementy. Przyjrzyj się im pod kątem zużycia, uszkodzeń i zarysowań. To moment na podjęcie decyzji o wymianie części.

Anatomia tylnego amortyzatora: Co musisz wiedzieć przed demontażem?

Tylny amortyzator, choć pełni podobną funkcję co przednie zawieszenie, ma często zupełnie inną budowę i proces jego demontażu bywa bardziej skomplikowany. Kluczową różnicą jest to, że tylny amortyzator jest zazwyczaj pojedynczym elementem, często zintegrowanym ze zbiornikiem wyrównawczym i wypełnionym azotem pod wysokim ciśnieniem. Oznacza to, że jego serwis wymaga specjalistycznej wiedzy i narzędzi do dekompresji azotu, a następnie ponownego nabicia go po złożeniu. Bez odpowiedniego sprzętu i umiejętności, samodzielna obsługa tylnego amortyzatora może być niebezpieczna i prowadzić do jego trwałego uszkodzenia.

Dostęp do tylnego amortyzatora również bywa wyzwaniem. Aby dostać się do górnego i dolnego mocowania, często trzeba zdemontować wiele elementów motocykla, takich jak siedzenie, zbiornik paliwa, boczne owiewki, a czasem nawet elementy układu wydechowego czy tylne koło. W niektórych motocyklach, szczególnie tych z zawieszeniem typu Pro-Link lub podobnymi systemami dźwigni, demontaż amortyzatora może wymagać odkręcenia wielu dodatkowych śrub i elementów łączących. Z tego powodu, w przypadku tylnego amortyzatora, często rekomenduję skorzystanie z usług wyspecjalizowanego warsztatu, który dysponuje odpowiednim sprzętem do obsługi azotu i ma doświadczenie w serwisowaniu tego typu podzespołów.

Inspekcja i weryfikacja części: Co nadaje się do wymiany, a co można uratować?

Po demontażu amortyzatora nadszedł czas na dokładną inspekcję wszystkich części. To kluczowy etap, który zadecyduje o jakości i trwałości serwisu. Moje doświadczenie pokazuje, że dokładna ocena zużycia pozwala uniknąć powtórnego demontażu w krótkim czasie. Zwróć uwagę na każdy detal, ponieważ nawet drobne uszkodzenia mogą wpłynąć na pracę całego układu.

Oto elementy, które musisz dokładnie sprawdzić:

• Lagi (rury wewnętrzne): Szukaj wszelkich zarysowań, wgnieceń, przetarć chromu. Nawet drobne uszkodzenie chromu może szybko zniszczyć nowe uszczelniacze i prowadzić do wycieków. Jeśli lagi są uszkodzone, często konieczna jest ich wymiana lub profesjonalna regeneracja.
• Sprężyny: Sprawdź, czy nie ma pęknięć, odkształceń czy śladów korozji. Zmierz ich długość jeśli jest znacząco krótsza niż specyfikacja producenta, sprężyna jest zużyta i wymaga wymiany.
• Korpus amortyzatora (rura zewnętrzna): Obejrzyj go pod kątem pęknięć, wgnieceń i korozji.

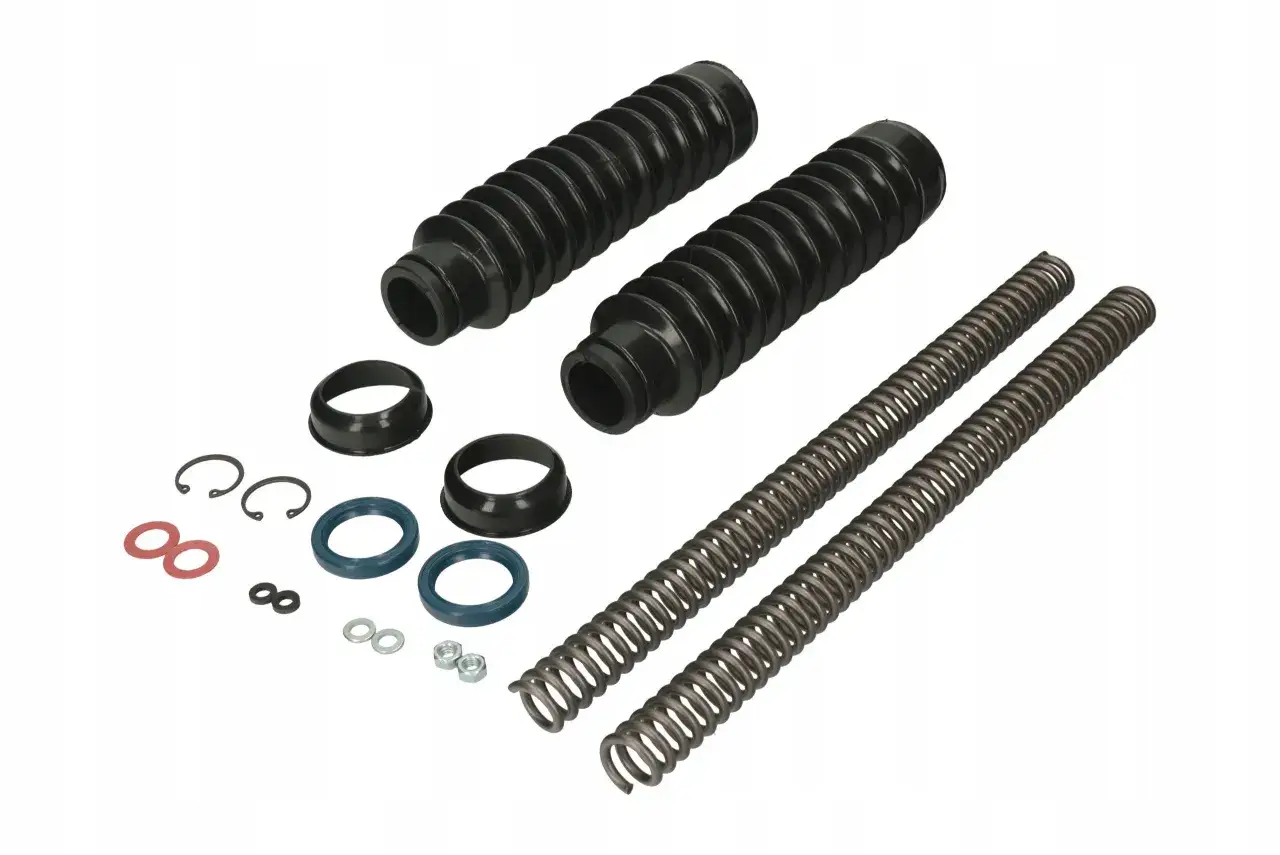

• Uszczelniacze olejowe i przeciwpyłowe: To elementy, które zawsze należy wymienić na nowe podczas serwisu. Są to części eksploatacyjne, które zużywają się z czasem. Polecam wybierać uszczelniacze oryginalne lub wysokiej jakości zamienniki (np. SKF, Ariete), ponieważ ich jakość ma bezpośredni wpływ na szczelność i żywotność amortyzatora.
• Panewki ślizgowe (ślizgi): Sprawdź ich powierzchnię. Jeśli są widoczne przetarcia, ubytki teflonu lub miedzianej warstwy, panewki kwalifikują się do wymiany. Zużyte panewki powodują luzy i nierównomierną pracę amortyzatora.
• Olej amortyzatorowy: Analiza starego oleju jest świetnym wskaźnikiem stanu zużycia. Jeśli jest czarny, gęsty i zawiera opiłki metalu, oznacza to, że amortyzator pracował w trudnych warunkach i jego wewnętrzne elementy są mocno zużyte. Czysty, ale ciemny olej wskazuje na regularne zużycie.
• Elementy tłumiące (zawory, podkładki): Dokładnie oczyść i sprawdź wszystkie elementy hydrauliki. Upewnij się, że nie ma zagięć, pęknięć czy zanieczyszczeń blokujących przepływ oleju.

Najczęstsze błędy amatorów i jak ich uniknąć ucz się na cudzych porażkach

Podczas demontażu i montażu amortyzatora łatwo o błędy, zwłaszcza jeśli robi się to po raz pierwszy. Jako mechanik widziałem już wiele "kwiatków", które wynikały z braku doświadczenia lub pośpiechu. Pamiętaj, że każdy błąd może skutkować nieprawidłową pracą zawieszenia, a nawet zagrożeniem bezpieczeństwa. Oto najczęstsze pułapki i sposoby, jak ich uniknąć:

• Używanie niewłaściwych narzędzi:
  • Błąd: Próba odkręcania nakrętek kombinerkami, używanie zbyt małych kluczy, brak ściągacza do sprężyn.
  • Konsekwencje: Uszkodzenie nakrętek, śrub, porysowanie elementów, a w przypadku sprężyny ryzyko poważnego urazu.
  • Jak uniknąć: Zawsze używaj kluczy o odpowiednim rozmiarze, klucza dynamometrycznego i specjalistycznego ściągacza do sprężyn. Zainwestuj w dobre narzędzia.
• Błędna kolejność montażu wewnętrznych elementów:
  • Błąd: Pomylenie kolejności podkładek, tulejek, pierścieni Segera, zwłaszcza w zespole zaworu hydraulicznego.
  • Konsekwencje: Całkowicie zdestabilizowana praca amortyzatora, brak tłumienia, stuki, a nawet zablokowanie zawieszenia.
  • Jak uniknąć: Przed demontażem zrób zdjęcia każdego etapu. Układaj zdemontowane części w kolejności na czystej szmatce. Korzystaj z serwisówki motocykla.
• Niedokładne czyszczenie komponentów:
  • Błąd: Pozostawienie starych opiłków metalu, brudu lub resztek starego oleju wewnątrz amortyzatora.
  • Konsekwencje: Szybkie zużycie nowego oleju, uszczelniaczy i panewek, zatykanie kanałów olejowych, pogorszona praca tłumienia.
  • Jak uniknąć: Dokładnie umyj wszystkie elementy w specjalnym płynie do czyszczenia części lub benzynie ekstrakcyjnej. Użyj sprężonego powietrza do wydmuchania brudu z kanałów.
• Pominięcie wymiany uszczelniaczy przeciwpyłowych i olejowych:
  • Błąd: Wymiana tylko uszczelniacza olejowego, pozostawienie starego przeciwpyłowego.
  • Konsekwencje: Kurz i brud szybko dostaną się do uszczelniacza olejowego, skracając jego żywotność i prowadząc do ponownych wycieków.
  • Jak uniknąć: Zawsze wymieniaj oba uszczelniacze na nowe. To niewielki koszt, który oszczędza sporo pracy.
• Niepoprawne odpowietrzenie układu po złożeniu:
  • Błąd: Brak dokładnego odpowietrzenia amortyzatora po zalaniu nowym olejem.
  • Konsekwencje: Powietrze w układzie hydraulicznym powoduje "pływanie" amortyzatora, brak równomiernego tłumienia i nieprzyjemne odczucia podczas jazdy.
  • Jak uniknąć: Po zalaniu olejem, kilkukrotnie powoli pompuj rurą wewnętrzną, trzymając amortyzator pionowo. Poczekaj, aż pęcherzyki powietrza przestaną się wydobywać.

Przeczytaj również: Ciśnienie w oponach motocykla: klucz do bezpieczeństwa i oszczędności?

Składanie amortyzatora: O czym pamiętać, by wszystko działało jak nowe?

Składanie amortyzatora to równie ważny etap, co jego demontaż. Tutaj liczy się precyzja i dbałość o szczegóły, aby zawieszenie działało jak nowe i zapewniało bezpieczeństwo. Pamiętaj, że każdy element ma swoje miejsce i znaczenie, a odpowiednie dokręcenie śrub z właściwym momentem obrotowym jest absolutnie kluczowe.

1. Przygotowanie do montażu: Upewnij się, że wszystkie części są idealnie czyste i suche. Przygotuj nowe uszczelniacze olejowe i przeciwpyłowe, nowe panewki ślizgowe oraz świeży olej amortyzatorowy o odpowiedniej lepkości (zgodnie ze specyfikacją producenta motocykla).

2. Montaż panewek i uszczelniaczy: Ostrożnie zamontuj nowe panewki ślizgowe w odpowiedniej kolejności. Następnie, używając specjalnego narzędzia do montażu uszczelniaczy (lub odpowiedniej średnicy rurki PVC), wbij nowe uszczelniacze olejowe i przeciwpyłowe. Pamiętaj, aby posmarować uszczelniacze świeżym olejem, co ułatwi montaż i zapobiegnie ich uszkodzeniu.

3. Montaż wewnętrznych komponentów: Zamontuj wszystkie elementy tłumiące w odpowiedniej kolejności, zgodnie z instrukcją serwisową lub zdjęciami, które zrobiłeś podczas demontażu. Dokręć śrubę mocującą tłumik od spodu lagi z odpowiednim momentem obrotowym.

4. Zalewanie świeżego oleju: Umieść lagę pionowo w imadle (zabezpieczonym). Wlej świeży olej amortyzatorowy w ilości podanej przez producenta. Po zalaniu, kilkukrotnie powoli pompuj rurą wewnętrzną, aby odpowietrzyć układ. Poczekaj kilka minut, aż pęcherzyki powietrza przestaną się wydobywać. Upewnij się, że poziom oleju jest zgodny ze specyfikacją (zazwyczaj mierzy się go od górnej krawędzi lagi, przy całkowicie ściśniętej rurze wewnętrznej i wyjętej sprężynie).

5. Montaż sprężyny i korka: Ostrożnie włóż sprężynę wraz z tuleją dystansową i podkładkami. Użyj ściągacza do sprężyn, aby ją skompresować i zamontować pierścień zabezpieczający. Następnie dokręć korek górny amortyzatora, pamiętając o kontrze, jeśli taka występuje. Dokręć korek z odpowiednim momentem obrotowym.

6. Montaż lag w motocyklu: Wsuń lagi amortyzatora w półki zawieszenia. Pamiętaj o prawidłowym ustawieniu ich wysokości. Dokręć śruby mocujące lagi w półkach z momentem obrotowym podanym w serwisówce. To jest krytyczny moment zbyt słabe dokręcenie może spowodować wysunięcie się lagi, zbyt mocne uszkodzenie półki.

7. Montaż pozostałych elementów: Zamontuj błotnik, zaciski hamulcowe (dokręcając je z odpowiednim momentem) i przednie koło. Sprawdź, czy wszystko jest prawidłowo zamocowane i dokręcone. Przed pierwszą jazdą kilkukrotnie ściśnij przednie zawieszenie, aby upewnić się, że pracuje płynnie i bez oporów.
