Jak działa sprzęgło? Poznaj budowę, typy i sekrety długiej żywotności

Sprzęgło to jeden z tych elementów samochodu, o którym często myślimy dopiero wtedy, gdy zaczyna szwankować. Tymczasem jest to absolutnie kluczowy komponent w każdym pojeździe z manualną skrzynią biegów, odpowiadający za płynne i bezpieczne przenoszenie mocy z silnika na koła. Zrozumienie, jak działa sprzęgło, to podstawa nie tylko dla mechaników, ale dla każdego kierowcy, który chce jeździć efektywnie i dbać o swój pojazd.

W swojej istocie, sprzęgło w samochodzie z manualną skrzynią biegów pełni rolę pośrednika między silnikiem a skrzynią. Silnik, pracując, generuje moment obrotowy, który musi zostać przekazany na koła, aby pojazd mógł się poruszać. Sprzęgło umożliwia to przeniesienie, ale co najważniejsze, pozwala na czasowe rozłączenie tych dwóch elementów. Bez tej możliwości ruszanie z miejsca, zmiana biegów czy zatrzymanie samochodu bez gaszenia silnika byłyby po prostu niemożliwe. To właśnie dzięki sprzęgłu możemy kontrolować moment, w którym moc z silnika zaczyna być przekazywana na układ napędowy, a także płynnie ją dozować.

Sprzęgło wkracza do akcji w kilku kluczowych momentach podczas jazdy, stając się naszym niezawodnym partnerem na drodze. Kiedy ruszamy z miejsca, sprzęgło pozwala nam stopniowo połączyć obracający się silnik z nieruchomą skrzynią biegów, zapobiegając szarpnięciom i zgaszeniu silnika. Jest to proces wymagający precyzji i wyczucia. Podobnie, podczas zmiany biegów, sprzęgło na moment rozłącza napęd, umożliwiając swobodne przełożenie z jednego biegu na drugi, a następnie ponownie płynnie go załącza. Wreszcie, gdy chcemy zatrzymać pojazd, sprzęgło pozwala nam odłączyć silnik od kół, dzięki czemu możemy hamować, a nawet zatrzymać się całkowicie, bez obawy o zgaśnięcie silnika. Bez jego działania, każda z tych czynności byłaby albo niemożliwa, albo niezwykle trudna i niekomfortowa.

Budowa sprzęgła co kryje się pod obudową?

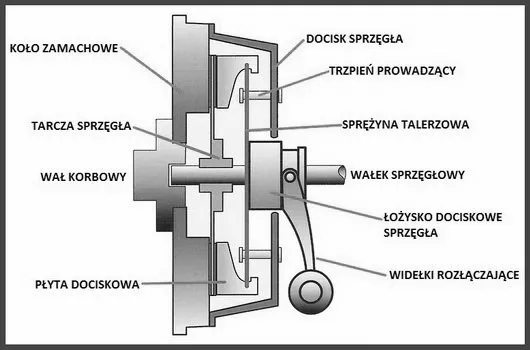

Zanim zagłębimy się w mechanizm działania, warto przyjrzeć się budowie sprzęgła. Sercem układu jest tarcza sprzęgła, która swoją powierzchnią styka się z kołem zamachowym silnika. Jest ona pokryta specjalnymi okładzinami ciernymi, wykonanymi z materiałów o wysokiej odporności na temperaturę i ścieranie kiedyś był to azbest, dziś to zaawansowane kompozyty, często z włóknami węglowymi czy szklanymi. Co więcej, w tarczy sprzęgła znajdziemy charakterystyczne sprężynki, czyli tłumiki drgań skrętnych. Ich zadaniem jest niwelowanie drgań i szarpnięć pochodzących z silnika, co przekłada się na płynniejszą jazdę i dłuższą żywotność skrzyni biegów.

Kolejnym istotnym elementem jest docisk sprzęgła, który jest na stałe przymocowany do koła zamachowego silnika. Jego główną funkcją jest wywieranie odpowiedniego nacisku na tarczę sprzęgłową, dociskając ją do koła zamachowego. To właśnie ten nacisk jest odpowiedzialny za przenoszenie momentu obrotowego. Wewnątrz docisku znajduje się sprężyna talerzowa, która odgrywa kluczową rolę w procesie załączania i rozłączania sprzęgła. Jej elastyczność i siła docisku są precyzyjnie kalibrowane, aby zapewnić optymalne warunki pracy.

Aby móc rozłączyć napęd, potrzebujemy elementu, który przeniesie siłę z pedału sprzęgła na sprężynę talerzową docisku. Tę rolę pełni łożysko oporowe, często nazywane również wyciskowym. Kiedy naciskamy pedał sprzęgła, ruch ten jest przekazywany czy to za pomocą linki, czy coraz częściej układu hydraulicznego na łożysko oporowe. Łożysko to następnie naciska na sprężynę talerzową docisku, powodując jej ugięcie i w konsekwencji odsunięcie tarczy sprzęgła od koła zamachowego. To właśnie ten mechanizm pozwala na chwilowe przerwanie przepływu mocy.

Nie możemy zapomnieć o kole zamachowym. Jest ono integralną częścią silnika, a jednocześnie stanowi powierzchnię cierną, do której dociskana jest tarcza sprzęgła. Poza funkcją cierną, koło zamachowe ma za zadanie akumulować energię kinetyczną silnika. Dzięki swojej masie, wygładza nieregularności w pracy silnika, szczególnie w silnikach wielocylindrowych, zapewniając bardziej stabilne obroty i płynniejsze działanie całego układu napędowego.

Mechanizm działania sprzęgła krok po kroku

Zrozumienie budowy to jedno, ale prawdziwa magia dzieje się, gdy sprzęgło zaczyna pracować. Przyjrzyjmy się, co dokładnie dzieje się w układzie, gdy operujemy pedałem sprzęgła.

1. Wciśnięcie pedału sprzęgła: Kierowca naciska pedał sprzęgła.
2. Przeniesienie siły: Siła z pedału jest przenoszona, zazwyczaj za pomocą linki lub układu hydraulicznego (pompa sprzęgła i wysprzęglik), na łożysko oporowe.
3. Aktywacja łożyska oporowego: Łożysko oporowe przesuwa się w stronę silnika i naciska na końce sprężyny talerzowej docisku.
4. Ugięcie sprężyny talerzowej: Sprężyna talerzowa ugina się, co powoduje odsunięcie płyty dociskowej od tarczy sprzęgła.
5. Rozłączenie napędu: Tarcza sprzęgła zostaje uwolniona od docisku i koła zamachowego. W tym momencie napęd z silnika jest całkowicie rozłączony od skrzyni biegów, co pozwala na swobodną zmianę przełożenia lub zatrzymanie pojazdu bez gaszenia silnika.

A co dzieje się, gdy zwalniamy pedał sprzęgła, łącząc ponownie silnik ze skrzynią?

1. Zwalnianie pedału sprzęgła: Kierowca stopniowo zwalnia pedał sprzęgła.
2. Cofanie łożyska oporowego: Łożysko oporowe odsuwa się od sprężyny talerzowej.
3. Powrót sprężyny talerzowej: Sprężyna talerzowa powraca do swojej pierwotnej pozycji, a płyta dociskowa zaczyna ponownie dociskać tarczę sprzęgła.
4. Docisk tarczy sprzęgła: Tarcza sprzęgła jest stopniowo dociskana do powierzchni koła zamachowego.
5. Płynne załączenie napędu: Dzięki tarciu między okładzinami tarczy a kołem zamachowym, moment obrotowy z silnika zaczyna być przenoszony na skrzynię biegów, a następnie na koła. Proces ten, jeśli jest wykonany płynnie, pozwala na łagodne ruszenie z miejsca lub bezproblemową zmianę biegu.

W tym kontekście często pojawia się pojęcie "półsprzęgła". Jest to sytuacja, w której pedał sprzęgła jest wciśnięty tylko częściowo, a tarcza sprzęgła nie jest ani całkowicie rozłączona, ani całkowicie załączona. W efekcie, moment obrotowy jest przenoszony, ale z pewnym poślizgiem. Użycie półsprzęgła jest uzasadnione w sytuacjach wymagających precyzyjnego manewrowania, na przykład podczas parkowania, ruszania pod wzniesienie czy w korku, gdy chcemy powoli "toczyć się" samochodem. Jednakże nadużywanie półsprzęgła drastycznie przyspiesza zużycie okładzin ciernych tarczy sprzęgła i docisku, prowadząc do ich przegrzewania i szybszej konieczności wymiany. Dlatego, jako Ryszard Kowalczyk, zawsze podkreślam: używajmy półsprzęgła z umiarem i tylko wtedy, gdy jest to absolutnie konieczne.

Rodzaje sprzęgieł różnice w działaniu

Choć podstawowa zasada działania sprzęgła opiera się na tarciu, istnieją różne jego typy, dostosowane do specyficznych potrzeb i rodzajów skrzyń biegów. Najpopularniejsze jest oczywiście sprzęgło cierne, które opisałem powyżej. To ono dominuje w samochodach z manualną skrzynią biegów i działa na prostej zasadzie: tarcie między tarczą a kołem zamachowym przenosi napęd. W zależności od wymagań co do przenoszonego momentu obrotowego, możemy spotkać odmiany jednotarczowe (najczęściej), a w mocniejszych pojazdach sportowych czy ciężarowych dwu- lub nawet wielotarczowe, które oferują większą powierzchnię cierną i zdolność do przenoszenia większych obciążeń.

Różnice występują także w sposobie sterowania sprzęgłem, co ma wpływ na komfort i precyzję działania. Poniżej przedstawiam porównanie dwóch głównych systemów:

Warto również wspomnieć o sprzęgle hydrokinetycznym, które jest sercem klasycznych automatycznych skrzyń biegów. Działa ono na zupełnie innej zasadzie zamiast tarcia wykorzystuje ciecz (specjalny olej przekładniowy) do przenoszenia napędu. Składa się z turbiny, pompy i kierownicy, które obracają się w zamkniętej obudowie wypełnionej olejem. Pompa, napędzana przez silnik, wprawia olej w ruch, który z kolei napędza turbinę połączoną ze skrzynią biegów. Brak fizycznego połączenia ciernego sprawia, że sprzęgło hydrokinetyczne oferuje niezwykłą płynność pracy i komfort, eliminując szarpnięcia. Jego wadą jest jednak nieco niższa sprawność w porównaniu do sprzęgieł ciernych, co przekłada się na minimalnie wyższe zużycie paliwa, choć nowoczesne konstrukcje minimalizują tę różnicę dzięki zastosowaniu blokady sprzęgła (lock-up).

Koło dwumasowe komfort i ochrona w nowoczesnych silnikach

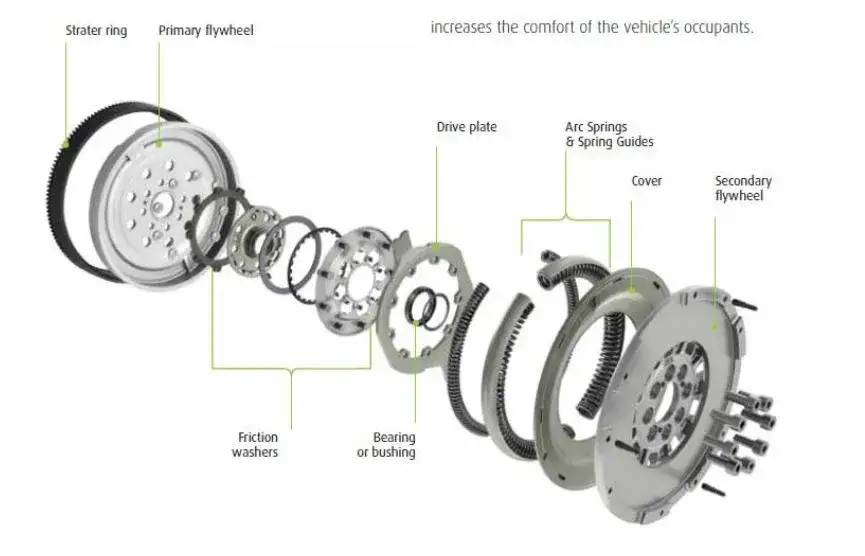

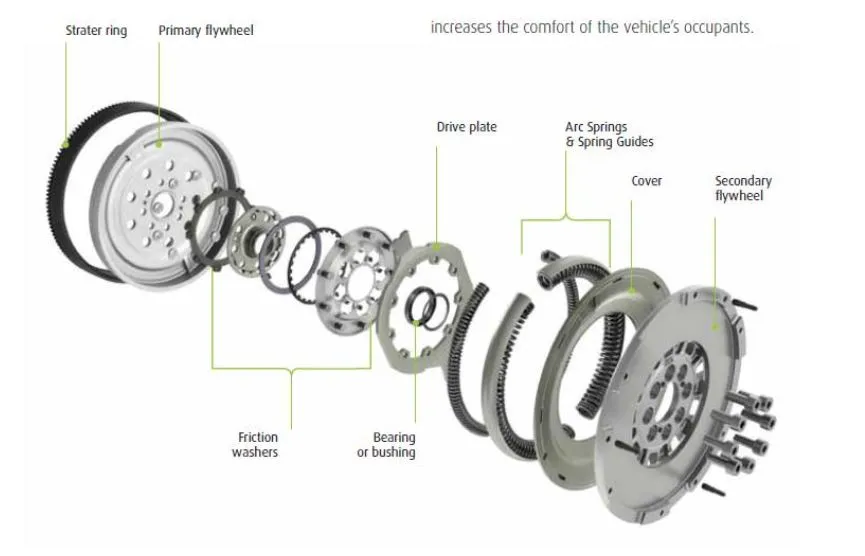

Współczesna motoryzacja, dążąca do redukcji emisji spalin i zwiększenia komfortu jazdy, wprowadziła do użytku koło dwumasowe (potocznie "dwumas"). To zaawansowane rozwiązanie, które zrewolucjonizowało sposób tłumienia drgań w układzie napędowym. Zamiast jednego, litego koła zamachowego, mamy tu dwie masy pierwotną (połączoną z wałem korbowym silnika) i wtórną (połączoną ze skrzynią biegów) połączone ze sobą za pomocą skomplikowanego systemu sprężyn łukowych i tłumików. Jego głównym zadaniem jest skuteczne tłumienie drgań i wibracji skrętnych generowanych przez silnik, szczególnie tych o wysokim momencie obrotowym, jak diesle czy nowoczesne silniki benzynowe z turbodoładowaniem. Dzięki temu koło dwumasowe chroni skrzynię biegów przed przeciążeniami, wydłuża jej żywotność, a także znacząco zwiększa komfort jazdy, eliminując nieprzyjemne szarpnięcia i hałasy. Pozwala również na jazdę z niższymi prędkościami obrotowymi silnika, co sprzyja oszczędności paliwa.

Jak każde rozwiązanie techniczne, koło dwumasowe ma swoje zalety i wady, które warto znać:

• Zalety:
  • Skuteczne tłumienie drgań: Znacząco redukuje wibracje silnika, co przekłada się na większy komfort jazdy.
  • Ochrona skrzyni biegów: Chroni elementy skrzyni biegów przed nadmiernymi obciążeniami i zużyciem.
  • Większy komfort jazdy: Eliminuje szarpnięcia przy ruszaniu i zmianie biegów.
  • Możliwość jazdy na niskich obrotach: Umożliwia efektywną pracę silnika przy niższych prędkościach obrotowych, co sprzyja oszczędności paliwa.
  • Cichsza praca: Redukuje hałasy z układu napędowego.
• Wady:
  • Wyższy koszt: Cena koła dwumasowego jest znacznie wyższa niż tradycyjnego koła zamachowego.
  • Wrażliwość na niewłaściwą eksploatację: Jest podatne na uszkodzenia w wyniku agresywnej jazdy, nadużywania półsprzęgła czy nagłego gaszenia silnika.
  • Złożoność konstrukcji: Skomplikowana budowa może prowadzić do droższych napraw.
  • Potencjalne awarie: Mimo swojej wytrzymałości, jest to element eksploatacyjny, który ulega zużyciu i wymaga wymiany.

Objawy zużycia sprzęgła kiedy należy reagować?

Jako doświadczony kierowca i mechanik, zawsze powtarzam, że sprzęgło daje nam sygnały, zanim dojdzie do całkowitej awarii. Kluczem jest umiejętność ich rozpoznania. Najczęstszym i najbardziej oczywistym sygnałem zużycia jest "ślizganie się sprzęgła". Objawia się to tym, że podczas przyspieszania, szczególnie na wyższych biegach i pod obciążeniem (np. pod górę), obroty silnika rosną, ale prędkość samochodu nie zwiększa się proporcjonalnie. Czujemy wtedy, że silnik "wyje", a samochód nie przyspiesza. To znak, że okładziny cierne tarczy sprzęgła są już zużyte i nie są w stanie skutecznie przenosić momentu obrotowego. Ignorowanie tego objawu prowadzi do dalszego przegrzewania i uszkodzenia sprzęgła, a w konsekwencji do unieruchomienia pojazdu.

Innym często spotykanym objawem jest to, że sprzęgło "bierze wysoko". Oznacza to, że aby samochód zaczął ruszać z miejsca, musimy prawie całkowicie zwolnić pedał sprzęgła. W normalnie działającym sprzęgle, samochód powinien ruszyć już przy częściowo zwolnionym pedale. "Wysokie branie" sygnalizuje zazwyczaj, że tarcza sprzęgła jest już mocno zużyta i wymaga wymiany, ponieważ jej grubość jest mniejsza, co zmienia punkt załączenia.

Poza tymi dwoma, najbardziej typowymi sygnałami, warto zwrócić uwagę na inne alarmujące symptomy:

• Szarpanie przy ruszaniu: Jeśli samochód szarpie przy ruszaniu, może to świadczyć o zużyciu tłumików drgań skrętnych w tarczy sprzęgła lub o nierównomiernym zużyciu okładzin ciernych.
• Problemy ze zmianą biegów: Trudności z włączeniem biegów, zwłaszcza pierwszego i wstecznego, mogą wskazywać na niepełne rozłączanie sprzęgła, co często jest spowodowane problemami z układem hydraulicznym (np. zapowietrzeniem) lub zużyciem docisku.
• Niepokojące dźwięki z okolicy skrzyni biegów: Szum, który ustaje po wciśnięciu pedału sprzęgła, często wskazuje na zużycie łożyska oporowego. Inne stuki czy zgrzyty mogą sygnalizować poważniejsze problemy, w tym z kołem dwumasowym.
• Nieprzyjemny zapach spalenizny: Ten zapach, przypominający paloną gumę, to ewidentny sygnał przegrzewania się okładzin ciernych sprzęgła, najczęściej spowodowany nadużywaniem półsprzęgła lub próbą ruszenia z zbyt wysokiego biegu.

Prawidłowa eksploatacja sprzęgła klucz do długowieczności

Dobra wiadomość jest taka, że w dużej mierze to my, kierowcy, mamy wpływ na żywotność sprzęgła. Stosując się do kilku "złotych zasad" prawidłowej eksploatacji, możemy znacząco wydłużyć jego sprawność i uniknąć kosztownych napraw. Oto moje rekomendacje:

1. Płynne ruszanie: Zawsze ruszaj płynnie, delikatnie zwalniając pedał sprzęgła i jednocześnie dodając gazu. Unikaj gwałtownego puszczania sprzęgła i "strzelania" ze sprzęgła, co generuje ogromne obciążenia.
2. Nie trzymaj nogi na pedale sprzęgła: Podczas jazdy, po zmianie biegu, zawsze zdejmuj nogę z pedału sprzęgła. Nawet lekki nacisk powoduje minimalny poślizg i przyspieszone zużycie łożyska oporowego oraz okładzin.
3. Wciskaj sprzęgło przy uruchamianiu i gaszeniu silnika: W nowoczesnych samochodach, szczególnie tych z kołem dwumasowym, wciskanie sprzęgła przy uruchamianiu i gaszeniu silnika odciąża dwumasę i chroni ją przed niepotrzebnymi drganiami.
4. Używaj odpowiednich biegów: Zawsze dobieraj bieg odpowiedni do prędkości i obciążenia. Ruszanie z drugiego biegu czy jazda na zbyt niskim biegu pod górę to prosta droga do przegrzania i zużycia sprzęgła.
5. Unikaj niepotrzebnego używania półsprzęgła: Jak już wspominałem, półsprzęgło jest dozwolone w manewrach, ale nie nadużywaj go. Jeśli możesz, użyj hamulca i ruszaj ponownie, zamiast "ślizgać" sprzęgłem w korku.

Niestety, jako Ryszard Kowalczyk, widziałem wiele sprzęgieł, które padły ofiarą złych nawyków kierowców. Oto najgorsze z nich, których należy bezwzględnie unikać:

• Nadużywanie "półsprzęgła": Największy wróg sprzęgła. Długotrwałe utrzymywanie sprzęgła w pozycji poślizgu powoduje ogromne tarcie, przegrzewanie i błyskawiczne zużycie okładzin ciernych.
• Trzymanie wciśniętego sprzęgła na postoju: Stanie na światłach z wciśniętym pedałem sprzęgła nie tylko męczy nogę, ale przede wszystkim obciąża łożysko oporowe, skracając jego żywotność. Lepiej wrzucić luz i puścić sprzęgło.
• Gwałtowne ruszanie i "palenie gumy": Agresywne ruszanie, zwłaszcza z wysokich obrotów, to ogromny szok dla całego układu napędowego, a sprzęgło cierpi najbardziej, ulegając szybkiemu przegrzewaniu i zużyciu.
• Opieranie dłoni na lewarku zmiany biegów: Choć nie dotyczy to bezpośrednio sprzęgła, ten nawyk może prowadzić do przedwczesnego zużycia mechanizmu zmiany biegów w skrzyni.
• Jazda z obciążeniem na zbyt wysokim biegu: Próba podjechania pod strome wzniesienie na zbyt wysokim biegu zmusza sprzęgło do pracy w warunkach dużego poślizgu, co prowadzi do jego przegrzewania.
